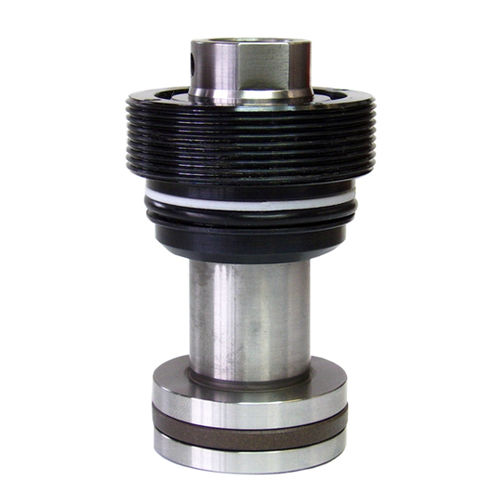

Spannbuchse 200-4

GewindeMetallÖl

Der Einbaukolben besteht aus einem Kolben, einer Gewindebuchse inkl. aller Dichtungen. Einbaukolben werden direkt in Aufnahmekörper integriert. Die Aufnahmekörper dienen dabei als Zylindergehäuse. Der Vorteil dieser Bauweise liegt im reduzierten Platzbedarf der Spann- und Betätigungszylinder. Die Gewindebuchse ist standardmäßig mit einem Metallabstreifer und einem Weichabstreifer ausgerüstet. Die Druckölversorgung erfolgt über gebohrte Kanäle. Besonderheiten: platzsparende Einbaumöglichkeiten Einbau direkt in den Aufnahmekörper mit Metallabstreifer und Weichabstreifer ausgestattet Druckölversorgung über gebohrte Kanäle Standardkolben und Sondervarianten erhältlich Einsatzbedingungen: Einbaukolben arbeiten doppelt wirkend hydraulisch. Dadurch lassen sich Zug- und Druckkräfte erzeugen. Je nach Temperaturbedingungen ist die Dichtungsart zu wählen. Fertigungsmaße, Oberflächen- und Maßtoleranzen sind entsprechend den HYDROKOMP Zeichnungen einzuhalten. Nach dem Anziehen der Gewindebuchse ist es erforderlich, diese mit dem mitgelieferten Gewindestift zu sichern. Dazu wird in die Gewindebohrung der Buchse ein kleines Gewinde eingebracht, in das der Gewindestift eingeschraubt wird. Betriebsdruck: pmax. 500 bar Wirkweise: doppelt wirkend Kolben Ø: 16, 20, 25, 32, 40, 50, 63, 80 und 100 mm Hub: 16, 20, 25, 30, 32, 40, 50, 63, 80, 100 und 160 mm Schubkraft: von 2 kN bei 100 bar bis zu 392 kN bei 500 bar Ölanschluss: gebohrte Kanäle Dichtung: NBR -10°C bis zu +80°C, FKM bis zu 150°C Abstreifer: Weichabstreifer und Metallabstreifer
