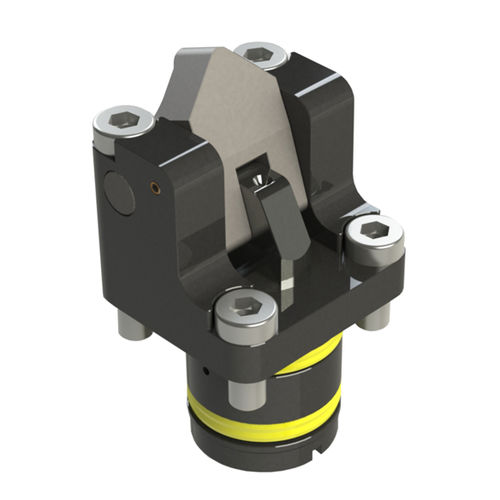

Pneumatisches Spannmittel 250-20

für WerkstückeSchwenkkompakt

Der Drehhebelspanner mit pneumatischer Positionsabfrage eignet sich besonders für Spannvorrichtungen, die nur über wenig Platz für den Einbau von Spannelementen verfügen. Die Konstruktion und kompakte Bauweise der Drehhebelspanner ermöglichen flexible Lösungen bei vielfältigen Einbaubedingungen. Die doppelt wirkenden Drehhebelspanner kommen in Spannvorrichtungen zum Einsatz, deren Ölversorgung über gebohrte Kanäle erfolgt. Zum Einschwenken des Spannhebels wird anteilig der Linearhub genutzt, wodurch das Werkstück fixiert wird. Zur Entspannung schwenkt der Spannhebel so weit zurück, dass das Werkstück kollisionsfrei entnommen werden kann. Spannhebel sind im Lieferumfang nicht enthalten! Standardspannhebel aus Stahl und in unterschiedlichen Längen können als Zubehör bestellt werden. Der Zylinder lässt sich auch mit individuellen Spannhebeln bestücken. Die Spannkräfte sind abhängig von der Spannhebellänge. Die Drehhebelspanner mit Abfrage sind baugleich mit den doppelt wirkenden Drehhebelspannern auf Datenblatt 250-10. Die beiden unterschiedlich funktionierenden Baureihen sind von den Einbaumaßen her austauschbar. Pneumatische Positionskontrolle: Die Spannhebel sind beidseitig mit elastischen Dichtstopfen ausgestattet. Im Drehhebelspanner befinden sich zwei gebohrte Kanäle, über die Druckluft in die Spannhebelführung des Gehäuses eingeleitet werden kann. Die Bohrungen sind so angeordnet, dass sie in Spannstellung oder in Entspannstellung durch die Dichtstopfen des Spannhebels abgedichtet werden. Dadurch entsteht ein pneumatischer Druckanstieg in der Leitung, der sich mit Hilfe handelsüblicher Pneumatik-Druckschalter in der jeweiligen Position abfragen lässt.
