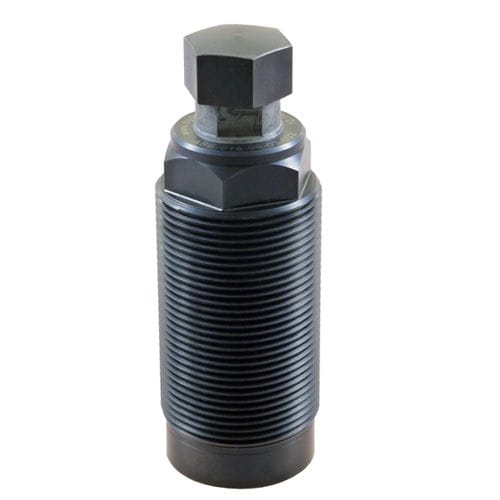

Federnder Druckstift 280-1

Wenn es bei der Bearbeitung von Werkstücken darum geht, Vibrationen und Durchbiegung zu vermeiden, dann sind diese Abstützelemente die ideale Unterstützung. Die Einschraubvariante erlaubt die horizontale und vertikale Montage in die Spannvorrichtung. Dadurch können platzsparende Anordnungen auch bei beengten Einbauverhältnissen realisiert werden. Die hydraulische Klemmung kann kombiniert mit der hydraulischen Spannung des Werkstücks oder separat erfolgen. Für das Anlegen des Abstützbolzens stehen zwei Funktionsweisen zur Verfügung: 1. Anlegen per Federkraft: Grundstellung Bolzen: ausgefahren 2. Anlegen per Hydraulik Grundstellung Bolzen: eingefahren Besonderheiten: platzsparende Einbaumöglichkeiten Einbau horizontal oder vertikal möglich Klemmen separat oder kombiniert mit Spannvorgang möglich mit schützenden Metallabstreifer ausgestattet Druckölversorgung über gebohrte Kanäle Standardelemente und Sondervarianten erhältlich Betriebsdruck: pmax. 500 bar Wirkungsweise: Anlegen per Feder oder Hydraulik Abstützbolzen: Ø 16 mm, Hub 8 mm Belastung: maximal 12 kN bei 500 bar Federkraft min. 8 N (Feder) 10 N (Hydraulik) Federkraft max. 13 N (Feder) 23 N (Hydraulik) Ölanschluss gebohrte Kanäle Abstreifer: Weichabstreifer und Metallabstreifer
