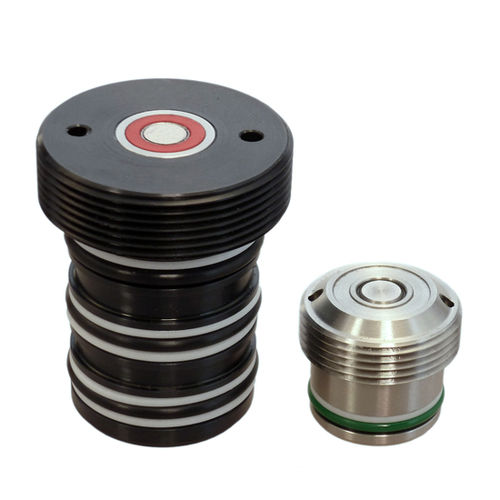

Kupplungssystem 100-6

Kupplungssystem
Kupplungssystem
Kupplungssystem
Kupplungssystem
Kupplungssystem
Kupplungssystem
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Beschreibung

Dort, wo kein Kuppelhub erforderlich oder möglich ist, kann diese Kupplung mit einem separaten Steuerdruck gekuppelt werden. Der Spalt zwischen Kupplungsnippel (AKN) und Kupplungsmechanik (AKM) kann zwischen 0,6 - 1,0 mm betragen. Die Kupplungsflächen von AKN und AKM sind stirnseitig eben, so dass der Anwender sie aus beliebigen axialen und/oder radialen Positionen zum Kuppeln unter Einhaltung der Positioniertoleranz positionieren kann. Den Kuppelhub führt dann ein integrierter Steuerkolben A aus. Es ist möglich, einzelne Kupplungen gezielt anzusteuern. Der Steuerdruck A soll mit dem gleichen Druck, wie der Mediendruck P beaufschlagt werden. Bei drucklosem Steueranschluss A ist die AKM immer in Grundstellung. Der maximale Betriebsdruck beträgt 350/300 bar. Die AKM kann doppelt wirkend oder einfach wirkend betrieben werden. Wird die AKM einfach wirkend betrieben, muss der Anschluss B zur Gehäusebelüftung verwendet werden. Um die Betriebssicherheit zu erhöhen, ist der doppelt wirkende Betrieb vorzuziehen. Besonderheiten: patentiertes Kupplungssystem rostfreie Kupplungselemente kein zusätzlicher Hub zum Kuppeln erforderlich gezieltes Ansteuern einzelner Kupplungen möglich Standardelemente und Sonderelemente erhältlich Funktionsschema: 1. Positionieren des Kupplungsnippels zur Kupplungsmechanik unter Einhaltung der Positioniertoleranz2. Steueranschluss A: Die Verbindung zur Kupplungsnippelseite wird hergestellt.3. Mediendruck an Anschluss PAbb. links: AKM unbetätigt Abb. rechts: AKM betätigt

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von HYDROKOMP anzeigen
