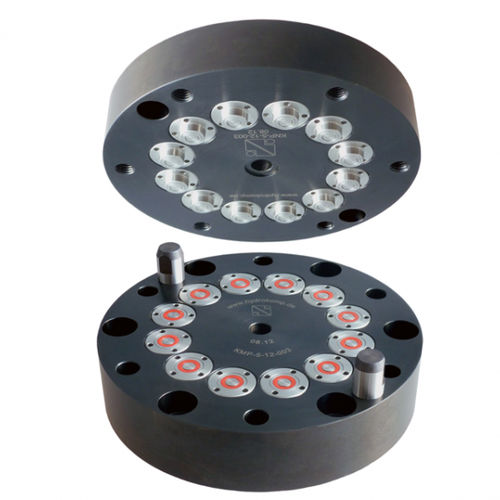

Kupplungssystem 100-4

Mehrfach-Kupplungssysteme werden überwiegend in Werkzeugmaschinen eingesetzt. Dort dienen sie als Schnittstelle zur Medienübertragung zwischen Vorrichtungspalette und der Be- und Entladestation bzw. der Bearbeitungsstation. Kupplungssysteme werden außerdem in den Bereichen Handhabungstechnik, Robotik und im Werkzeugbau und Formenbau eingesetzt. Der Aufbau der Kupplungssysteme basiert auf den Einbaukupplungselementen. Diese werden in einer gemeinsamen Platte kompakt und funktional zu einer Kupplungseinheit montiert. Wir bieten standardisierte Mehrfach-Kupplungssysteme zur und konstruieren und fertigen auch kundenspezifische Kupplungssysteme als Sondervarianten. Besonderheiten: verschiedene Kupplungselemente kombinierbar mit Drehdurchführungen kombinierbar Zusatzfunktionen integrierbar drucklos oder unter Druck kuppelbar variantenreich mit Kupplungselementen in vier Nennweiten Übertragung von flüssigen, gasförmigen Medien und Vakuum Funktionsprinzip: Die zur Medienübertragung erforderlichen Kupplungselemente werden in gemeinsame Grundplatten eingebaut. In der Bedien- und Bearbeitungsstation werden die Kupplungsmechanikplatten montiert und in den Vorrichtungspaletten die Kupplungsnippelplatten. Je nach Ausführung sind verschiedene Zusatzfunktionen in den Kupplungsplatten integriert. Die in der Kupplungsmechanikplatte eingebaute federbelastete Reinigungsdüse kann so ausgeführt werden, dass die Blasluft im gekuppelten Zustand z. B. zur Anlagekontrolle der Werkstücke weitergeleitet werden kann.
