Hydraulisches Spannmittel HPC

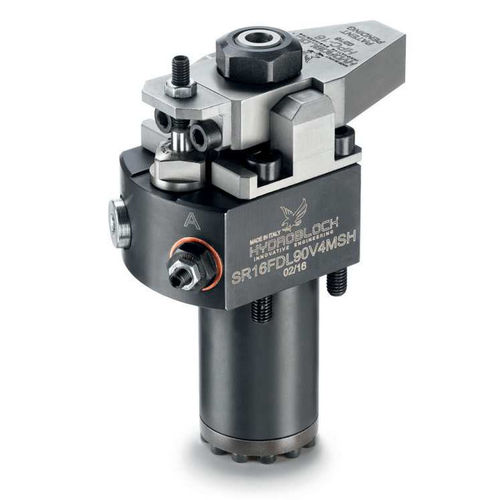

Für die mit der einzigartigen spielfreien Präzisionsführung ausgestatteten Zylinder der Serie SR KOMPENSATIONSSYSTEM bietet Hydroblock seinen Kunden jetzt eine innovative Prismenführung für den Spannarm des Typs HARD PRISMATIC CLAMP (HPS) an. Die durch das Kompensationssystem garantierte hohe Winkelgenauigkeit sorgt dafür, dass der Spannarm mit höchster Präzision in der auf dem Zylinderkörper montierten Prismenführung geführt wird. Linearführung zur Aufnahme der auf den Spannarm einwirkenden Radialkräfte: Das Spannarm/ Kolbenstangensystem des Zylinders biegt sich nur minimal durch, wodurch die Spannungen, denen das bearbeitete Werkstück ausgesetzt ist, drastisch reduziert werden. Hierdurch wird eine hohe Bearbeitungsqualität innerhalb engster Toleranzen erreicht. Prismenführung zur Aufnahme des Drehmoments: Der auf der Kolbenstange montierte Spannarm bleibt auch unter der Einwirkung von radialen Schubkräften korrekt ausgerichtet und überträgt das Drehmoment nicht auf die mechanische Führung der Kolbenstange. Diese ist somit vor Beschädigung durch übermäßig hohe Drehmomente geschützt, wodurch unerwünschte Spannungen und Vibrationen des Werkstücks ausgeschlossen werden. Ausrichtung des Spannarms am Zylindergehäuse: Eine falsche Montage des Spannarms ist ausgeschlossen. Die Montage erfolgt somit auslegungsgemäß in der korrekten Position. Eine weitere Ausrichtung durch entsprechende Nuten ist nicht mehr erforderlich.
