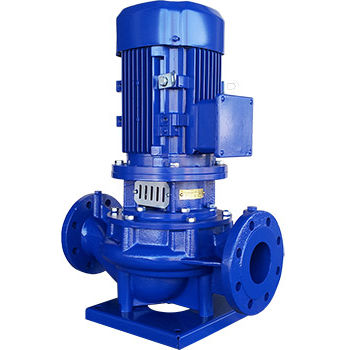

Wasserpumpe MVL series

mit ElektromotorNormalansaugZentrifugal

Anwendung Die Pumpen des Typs MVL sind zum Pumpen von sauberen oder nur geringfügig verunreinigten Flüssigkeiten mit einer wasserähnlichen Viskosität geeignet. Pumpen des Typs MVL eigenen sich für: Wasserversorgungssysteme, Wasserleitungssysteme, Wasseraufbereitungsanlagen, Klimaanlagen, Industrielle Wasserkreisläufe, Brandschutzsysteme. Konstruktionstechnische Ausführung Bei den Pumpen des Typs MVL handelt es sich um einstufige Zentrifugal-Saug-Kreiselradpumpen in Kompaktbauweise, mit geschlossenem Laufrad, beide Pumpenanschlussstutzen (Druck- und Saugstutzen) haben eine gemeinsame Symmetrieachse (Inline-Bauweise). Sowohl der Druck- wie auch der Saugstutzen entsprechen der Norm ISO 7005-2/PN 16. Die Abmessungen der Flansche des Saug- und des Druckstutzens entsprechen der Norm ISO 7005-2/PN 16. Aufgrund der Verwendung einer speziellen Modulbauweise kann die gesamte Anordnung der Lager mit dem Laufrad und dem Gehäuse ausgebaut werden, ohne dass die Installation demontiert werden muss. Alle Laufräder sind gemäß der Norm ISO 1940, Klasse 6.3 statisch und dynamisch ausgewuchtet. Die Pumpen des Typs MVL sind mit den Motoren durch eine starre Kupplung verbunden (W1 und W2 – Muffenkupplung, W3 – Scheibenkupplung). Die Pumpen werden von elektrischen, luftgekühlten Asynchronmotoren, die den Normen VDI und IEC entsprechen, angetrieben. Die Pumpe ist mit einer mechanischen Dichtung ausgestattet. Die Materialausführung der Dichtung hängt von der Art des zu pumpenden Mediums ab. Gegenwärtig wird die Pumpe in der Grundausführung in nur einer Bauweise angeboten. e e1 e1 e4 = 1010. Pumpe mit einer, nicht ausgeglichenen, mechanischen Dichtung.
