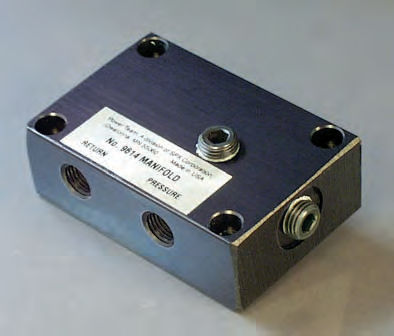

Mehrweg-Verteilerblock 9614

StahlWerkzeugmaschinen

Die Verteilerbaugruppe 9614 gehört zur Standardausrüstung der Hytec-Pumpen Nr. 100186, 100280, 100190, 100200, 100174, 100220 und 100211. Sie bietet die Anschlusspunkte für Druck- und Rücklaufleitungen sowie ein Manometer und/oder einen Druckschalter. Diese Pumpen sind so konstruiert, dass dieser Verteiler entfernt werden kann und direkt durch unser nummer 9504 pumpenmontiertes Steuerventil ersetzt werden. Verwenden Sie diesen Verteiler, um diese Pumpen wieder in einen Verteilerauslass mit fernmontiertem Ventil umzubauen. Beinhaltet Verteiler, Rücklaufrohr zum Reservoir, Befestigungsmaterial und zwei 1⁄4"-NPT-Stopfen. Der 100944 ist erhältlich für herstellung von SAE-O-Ring-Verbindungen. Der Verteiler 36105 ist ideal für den Anschluss mehrerer Antriebe an eine einzige Druckquelle. Bei Verwendung herkömmlicher 1⁄4"-NPT-Verschraubungen sind die sieben Anschlüsse intern mit Durchgängen großen Durchmessers verbunden, um Verengungen zu verringern. Die Anschlüsse an jeder der vier Seiten können bei Nichtgebrauch verschlossen werden. Der Verteiler ist mit zwei Befestigungslöchern versehen, um ihn an einer Vorrichtung oder Werkzeugmaschine zu befestigen. Da die oberen und unteren Befestigungsflächen keine Anschlüsse haben, können mehrere Verteiler platzsparend gestapelt werden. Der Verteiler 100941 hat die gleichen Eigenschaften, verfügt jedoch über SAE O-Ring-Anschlüsse.
