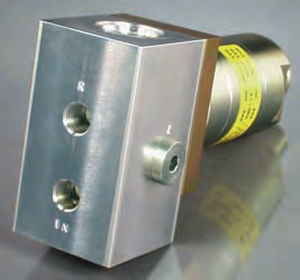

Hydraulischer Druck-Übersetzer 10099 series

kompakt

Druckübersetzer werden bei Anwendungen eingesetzt, bei denen eine vorhandene Niederdruck-Hydraulikquelle vorhanden ist. Sie verstärken den Niederdruck auf einen Bereich, der sich besser für Werkstückspannsysteme eignet Druckübersetzer verwenden einen hin- und hergehenden Pumpmechanismus, um den Hochdruckstrom zu erzeugen ihr Volumen ist nicht wie bei kolbenartigen Druckübersetzern begrenzt. Dadurch kann der Druckübersetzer einen eventuellen Ölverbrauch auf der Hochdruckseite auszugleichen. Der Ausgangsdruck ist direkt proportional zum Eingangsdruck. Die Einstellung des Hochdruckes erfolgt durch Veränderung des eingangsdruck. Der Durchfluss von der Niederdruckquelle wird durch den Druckübersetzer in den nachgeschalteten Kreislauf geleitet. Wenn der Systemdruck steigt, beginnt der Druckübersetzer zu arbeiten und erhöht den Systemdruck um das angegebene Verhältnis. Bei Modellen ohne Ablassventil ist keine Flussumkehr möglich, so dass die Richtungssteuerung stromabwärts im Hochdruckkreis erfolgen muss stromabwärts im Hochdruckkreis erfolgen. Modelle mit Ablassventil ermöglichen eine Richtungssteuerung im Niederdruckversorgungskreislauf. Der optionale Wegeventilblock hat einen Standard-Vickers C-10-4 Hohlraum zur Aufnahme einer Vielzahl von Hand- und Magnetventilen. Fitting Nr. 253288 kann mit Teil Nr. 100997 verwendet werden. - Maximal 5.000 psi. - Übersetzungsverhältnisse 3,2, 4 und 5,1 verfügbar - Optionaler Ventilblock - Äußerst kompakte Größe
