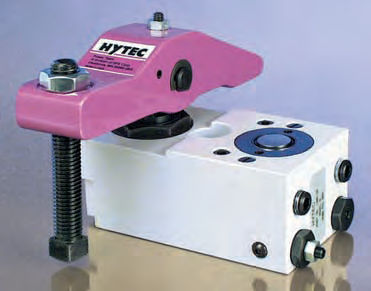

Hydraulische Zange 11010 series

Durch die Einzelschraubenbefestigung und die verstellbare Spannschraube lassen sich diese Spanner leicht auf der Vorrichtung zu positionieren, um sie an verschiedene Werkstückgrößen anzupassen, und das einrichten und Einstellen schneller als bei anderen Methoden. Außerdem können Sie damit mehrere Werkstückgrößen spannen ohne jedes Mal die Vorrichtung wechseln zu müssen. Bei der Montage auf einem T-Nuten-Maschinentisch entfällt oft der Bedarf an vorrichtungen oft überflüssig. Für die Spannfunktion werden zwei separate Antriebe verwendet. Zunächst wird ein Zylinder verwendet, um den Spannarm um 90° über das Werkstück zu schwenken. Dann wird ein zweiter Zylinder angesteuert, um den Spannarm in Kontakt mit dem Werkstück zu schwenken und es zu fixieren. Zwölf Spanner sind mit einer maximalen Spannkraft von bis zu 8.295 lbs. erhältlich: sechs mit sechs mit rechtsseitigem und sechs mit linksseitigem Schwenk. Der minimale Betriebsdruck liegt bei 500 psi, der maximale bei 3.500 psi. - Befestigung mit einer Schraube - Internes Folgeventil - Einstellbare Klemmschraube - Mit T-Nut montierbar - Ausführungen mit SAE- und NPT-Anschlüssen
