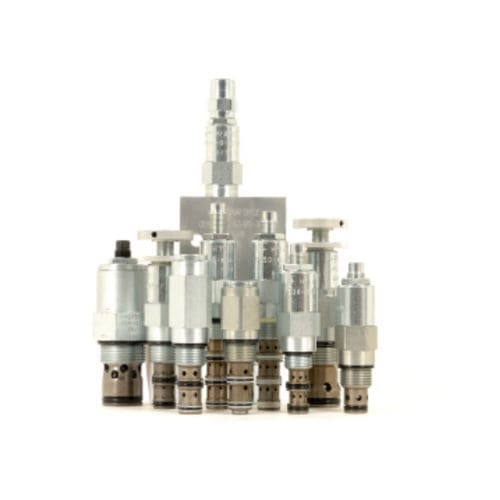

Kompakte Entlastungsventil RV08-20

hydraulischdirektgesteuertSitz

RV08-20X ist ein einschraubbares, direktwirkendes Sitzventil mit Patrone, das für Kreisläufe mit geringem Durchfluss und geringer interner Leckage vorgesehen ist. Betrieb RV08-20X sperrt den Durchfluss von Anschluss 1 zu Anschluss 2, bis an Anschluss 1 ein ausreichender Druck ansteht, um den federbelasteten Sitz von seinem Sitz zu drücken. Merkmale Einstellungen können nicht vom Ventil rückgängig gemacht werden. Eine Vielzahl von Druckeinstelloptionen, einschließlich nicht einstellbarer Werkseinstellung. Einstelloptionen A, B und C: positive Anschläge verhindern, dass die Federn durchdrehen. Optionale Federbereiche bis 248 bar (3600 psi). Schnelle Reaktion auf Druckänderungen. Optionaler bidirektionaler Druck (erfordert eine bidirektionale Druckdichtungsoption). Kompakte Größe. Hinweise Ersetzt: Bestehende und neue Anwendungen. RVD58-20 ist unser klassenbestes Überdruckventil und kann dieses Ventil in den meisten Anwendungen funktionell ersetzen. Wir empfehlen Ihnen dringend, diese neuere Alternative in Betracht zu ziehen. Erwägungen:. Vergleichbare Druck- und Durchflusswerte Vergleichbare Ansprechgeschwindigkeit Bessere Druckanstiegseigenschaften Kleinere Größe Keine dynamische Dichtung Konkurrenzfähige Kosten VC08-2B Hohlraumvariante ist erforderlich. Bei einigen Verteilern ist ein Austausch durch einen anderen möglich. Unterstützung bei der Bewertung Ihrer Anwendung ist verfügbar Flüssigkeiten: Mineralbasiert oder synthetisch mit Schmiereigenschaften Viskositätsbereich der Flüssigkeit: 7.4 bis 420 cSt Maximaler Betriebsverschmutzungsgrad: 18/16/13 nach ISO 4406 Hohlraum: VC08-2 08-Größe-2-Wege-Kavitäten Drehmoment beim Einbau der Patrone: 25.8 bis 28,5 N-m (19 bis 21 ft-lb) Maximal zulässiges Anzugsmoment: 40.7 N-m (30 ft-lb) H-Style-Stecker-Drehmoment: 10.8 bis 13,6 N-m (8 bis 10 ft-lb) N V P U 34 N-m (25 ft-lb) NC VC PC max Ausrichtungseinschränkung: Keine
