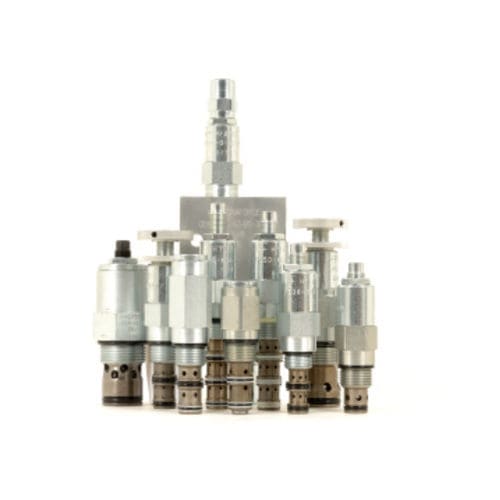

Kompakte Entlastungsventil CR08-38

hydraulischSitzKeramikrohr

Das CR08-38X ist ein direktwirkendes, bidirektionales Überdruckventil mit Schraubpatrone für den Einsatz als Druckbegrenzungsvorrichtung in anspruchsvollen Hydraulikkreisen, die eine geringe Hysterese und eine geringe interne Leckage erfordern. Betrieb Das Ventil sperrt den Durchfluss von Anschluss 1 nach Anschluss 2 in beiden Richtungen, wobei die Federkammer an Anschluss 3 ständig entleert wird. Bei Erreichen eines bestimmten Drucks entweder an Anschluss 1 oder an Anschluss 2 wird der federbelastete Ventilkegel aus seinem Sitz gedrückt. Merkmale Einstellungen können nicht aus dem Ventil herausgezogen werden. Die Einstellungen verhindern, dass die Federn fest werden. Gehärtete Teile für lange Lebensdauer. Kompakte, industrieübliche Größe. Flüssigkeiten: Mineralbasiert oder synthetisch mit schmierenden Eigenschaften Viskositätsbereich der Flüssigkeit: 7.4 bis 420 cSt Maximaler Betriebsverschmutzungsgrad: 18/16/13 nach ISO 4406 Hohlraum: VC08-3 08-Größe-3-Wege-Kavitäten Drehmoment beim Einbau der Patrone: 25.8 bis 28,5 N-m (19 bis 21 ft-lb) 47.5 N-m (35 ft-lb) Bis zu einem Maximum von H-Style-Stecker Anzugsmoment: 33.9,8 bis 36,6 N-m (25 bis 27 ft-lb) Ausrichtungseinschränkung: Keine
