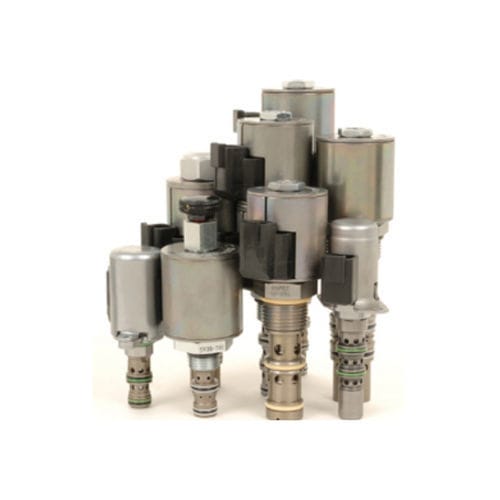

Direktgesteuertes Magnetventil SP08-47DN

4-WegehydraulischEinschraub

Ein elektromagnetisch betätigtes, direkt wirkendes 4-Wege-Ventil mit 3 Stellungen und Motorschieber zur proportionalen Richtungssteuerung. Es handelt sich um ein einschraubbares hydraulisches Cartridge-Ventil zur Verwendung mit Hydraulikflüssigkeiten für allgemeine Zwecke. Eine manuelle Übersteuerungsfunktion ist als Option erhältlich. Betrieb Im stromlosen Zustand sperrt das sp08-47dnx den Durchfluss an Anschluss 3, während es den Durchfluss von Anschluss 2 zu Anschluss 1 und von Anschluss 4 zu Anschluss 1 ermöglicht. Wenn die Spule S1 erregt ist, ist der Durchfluss von Anschluss 3 zu Anschluss 4 und von Anschluss 2 zu Anschluss 1 möglich. Wenn Spule S2 erregt ist, ist der Durchfluss von Anschluss 3 zu Anschluss 2 und von Anschluss 4 zu Anschluss 1 erlaubt. HINWEIS: Der Anschluss 1 kann zwar vollständig unter Druck stehen, ist aber nicht als Ventileinlass vorgesehen. Merkmale Exra Low Flow Option Magnetspule für Dauerbetrieb. Gehärteter Präzisionskolben und Käfig für lange Lebensdauer. Optionale Spulenspannungen und -anschlüsse. Manuelle Überbrückungsmöglichkeit. Optionale wasserdichte E-Spulen mit Schutzart bis zu IP69K. Effiziente Nassankerkonstruktion. Patronen sind in der Spannung austauschbar. Industrie-üblicher Hohlraum. Flüssigkeiten: Mineralbasierte oder synthetische Hydraulikflüssigkeit mit Schmiereigenschaften. Viskositätsbereich der Flüssigkeit: 7.4 bis 420 cSt Maximaler Betriebsverschmutzungsgrad: 20/18/14 nach ISO 4406 Gewicht der Einheit: 0.16 kg (0.36 lb) Interne benetzte Oberfläche: 159 cm² (24,7 in²) Maximaler Steuerstrom: 1.0 A 12 V Spule Schwellenwert-Strom: Siehe Leistungsdiagramme Dither-PWM-Frequenz: 90 bis 110 Hz Hohlraum: VC08-4 08-Größe-4-Wege Kavitäten Drehmoment beim Einbau der Patrone: 25.8 bis 28,5 N-m (19 bis 21 ft-lb) Anzugsdrehmoment der Spulenmutter: 5.4 bis 6,8 N-m (4 bis 5 ft-lb) Ausrichtungseinschränkung: Keine
