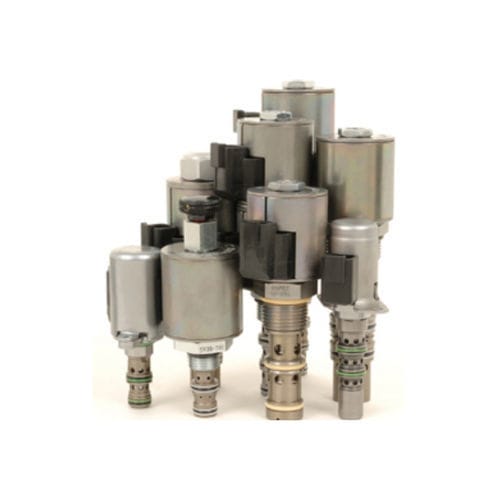

Direktgesteuertes Magnetventil SP08-47D

4-Wegehydraulischwasserdicht

Ein elektromagnetisch betätigtes, direkt wirkendes 4-Wege-Motorschieberventil mit 3 Positionen und proportionaler Richtungssteuerung. Es handelt sich um ein einschraubbares hydraulisches Cartridge-Ventil zur Verwendung mit Hydraulikflüssigkeiten für allgemeine Zwecke. Eine manuelle Übersteuerungsfunktion ist als Option erhältlich. Betrieb Im stromlosen Zustand sperrt das SP08-47DX den Durchfluss zu Anschluss 3, während es den Durchfluss von Anschluss 2 zu Anschluss 1 und von Anschluss 4 zu Anschluss 1 ermöglicht. Wenn die Spule Nr. 1 erregt ist, ist der Durchfluss von Anschluss 3 nach Anschluss 4 und von Anschluss 2 nach Anschluss 1t möglich. Wenn die Spule Nr. 2 erregt ist, ist der Durchfluss von Anschluss 3 zu Anschluss 2 und von Anschluss 4 zu Anschluss 1 erlaubt. Hinweis: Der Anschluss 1 kann zwar vollständig unter Druck stehen, ist aber nicht als Ventileinlass vorgesehen. Merkmale Für Dauerbetrieb ausgelegte Magnetspule. Gehärteter Präzisionskolben und Käfig für lange Lebensdauer. Optionale Spulenspannungen und -anschlüsse. Manuelle Übersteuerungsoption. Optionale wasserdichte E-Spulen mit Schutzart bis zu IP69K. Effiziente Nassankerkonstruktion. Patronen sind in der Spannung austauschbar. Industrie-üblicher Hohlraum. Flüssigkeiten: Mineralbasierte oder synthetische Hydraulikflüssigkeit mit Schmiereigenschaften. Viskositätsbereich der Flüssigkeit: 7.4 bis 420 cSt Maximaler Betriebsverschmutzungsgrad: 18/16/13 nach ISO 4406 Gewicht der Einheit: 0.14 kg (0.31 lb) Interne benetzte Oberfläche: 158 cm² (24,5 in²) Ventil-Induktivität: 124 mH S1 97 mH S2 Schwellenstrom: Siehe Leistungsdiagramme Dither-PWM-Frequenz: 90 bis 110 Hz Hohlraum: VC08-4 08-Größe-4-Wege Kavitäten Drehmoment beim Einbau der Patrone: 25.8 bis 28,5 N-m (19 bis 21 ft-lb) Bis zu einem Maximum von 40,7 N-m (30 ft-lb) Spulenmutter-Drehmoment: 5.4 bis 6,8 N-m (4 bis 5 ft-lb) Ausrichtungseinschränkung: Keine
