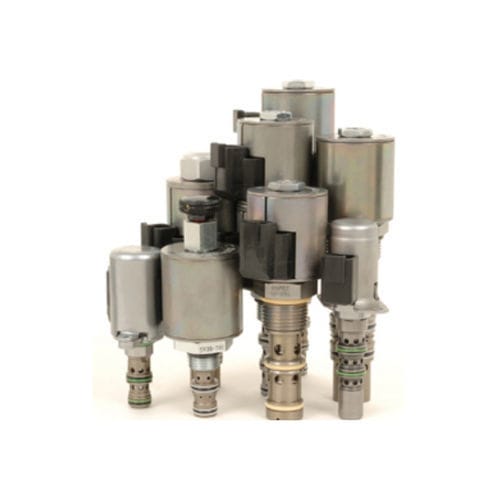

Patronenventil HSP12-47C

hydraulischEinschraubfür Spulen

Das HSP12-47C ist ein Proportional-Hochdruckmagnetventil mit 4 Anschlüssen und 3 Positionen, das als Schraubpatrone ausgeführt ist. Betrieb Im stromlosen Zustand sperrt das HSP12-47CX alle Anschlüsse. Wenn die Spule S1 erregt ist, ist der Durchfluss von 3 nach 4 und von 2 nach 1 möglich. Wenn die Spule S2 erregt ist, ist der Durchfluss von Anschluss 3 nach 2 und von 4 nach 1 erlaubt. In Kreisläufen, in denen die Durchflüsse der Arbeitsanschlüsse aufgrund des Zylinderverhältnisses ungleich sind, sollte der höhere Rückfluss zu Anschluss 4 geleitet werden. Handhilfsbetätigung Für den normalen Betrieb des Ventils (Neutralstellung) muss der Stift für die Handbetätigung in der mittleren Rastnut sitzen (die ID-Nut am Knopf befindet sich in einer Linie mit der Oberseite der Spulenmutter). Um das Ventil manuell aus der Neutralstellung zu schalten und die Funktion der Spule S1 zu aktivieren, wird der Knopf leicht nach unten gedrückt und um 90$ gegen den Uhrzeigersinn gedreht und gezogen. Um in dieser Position zu rasten, drehen Sie den Knopf um weitere 90° gegen den Uhrzeigersinn, um in der oberen Rastnut einzurasten. Zum manuellen Schalten aus der Neutralstellung zur Aktivierung der Spulenfunktion S2 wird der Knopf ganz nach unten gedrückt. Um in dieser Position zu rasten, drehen Sie den Knopf um 90° im Uhrzeigersinn, um in der unteren Rastnut einzurasten. Die manuelle Überbrückungsfunktion ist für den Notbetrieb und nicht für den Dauerbetrieb vorgesehen. Merkmale Optionen zur manuellen Überbrückung Für Dauerbetrieb ausgelegte Spule Effiziente Nassankerkonstruktion Wasserdichte E-Spulen mit Schutzart bis zu IP69K Alle HyPerformance-Produkte werden nach der NFPA-Spezifikation T2.6.1 getestet und werden mit einem Verifizierungsgrad von 90% und einer Sicherheit von 99% getestet Flüssigkeiten: Mineralbasierte oder synthetische Hydraulikflüssigkeit mit Schmiereigenschaften Viskositätsbereich der Flüssigkeit: 7.4 bis 420 cSt Maximaler Betriebsverschmutzungsgrad: 18/16/13 nach ISO 4406
