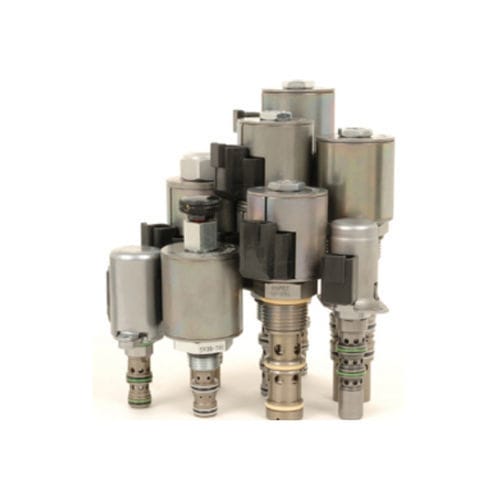

Direktgesteuertes Magnetventil SP10-47C

4-Wegenormal geschlossenhydraulisch

PROPORTIONAL-MAGNETVENTIL MIT 3 STELLUNGEN, 4 ANSCHLÜSSE, MITTE GESCHLOSSEN Ein elektromagnetisch betätigtes, direktwirkendes Proportionalventil mit 3 Stellungen, 4-Wege-Kolben mit geschlossener Mitte. Es handelt sich um ein einschraubbares hydraulisches Cartridge-Ventil für den Einsatz mit Hydraulikflüssigkeiten für allgemeine Zwecke. Eine manuelle Übersteuerungsfunktion ist als Option erhältlich. Betrieb Im stromlosen Zustand sperrt das SP10-47CX den Durchfluss zu allen Anschlüssen. Wird die Spule Nr. 1 erregt, ist der Durchfluss von Anschluss 3 nach Anschluss 4 und von Anschluss 2 nach Anschluss 1 möglich. Wenn die Spule Nr. 2 erregt ist, ist der Durchfluss von Anschluss 3 zu Anschluss 2 und von Anschluss 4 zu Anschluss 1 möglich. anmerkung: anschluss 1 kann zwar unter vollem druck stehen, ist aber nicht für den einlass des ventils vorgesehen. Merkmale Für Dauerbetrieb ausgelegte Magnetspule. Gehärteter Präzisionskolben und Käfig für lange Lebensdauer. Optionale Spulenspannungen und -anschlüsse. Manuelle Übersteuerungsoption. Optionale wasserdichte E-Spulen mit Schutzart bis zu IP69K. Effiziente Nassankerkonstruktion. Patronen sind spannungsmäßig austauschbar. Gute Linearität und Hysterese. Industrie-üblicher Hohlraum. Flüssigkeiten: Mineralische oder synthetische Hydraulikflüssigkeit mit Schmiereigenschaften Viskositätsbereich der Flüssigkeit: 7.4 bis 420 cSt Maximaler Betriebsverschmutzungsgrad: 20/18/14 nach ISO 4406 Ventil-Induktivität: 198 mH bei 1,2 A Maximaler Steuerstrom: Schwellwertstrom: Dither PWM Frequenz: 100 Hz Hohlraum: VC10-4 10-Größe-4-Wege Kavitäten Installationsdrehmoment der Patrone: 32.5 bis 35,3 N-m (24 bis 26 ft-lb) Anzugsdrehmoment der Spulenmutter: 6.8 bis 9,5 N-m (5 bis 7 ft-lb) Ausrichtungseinschränkung: Keine
