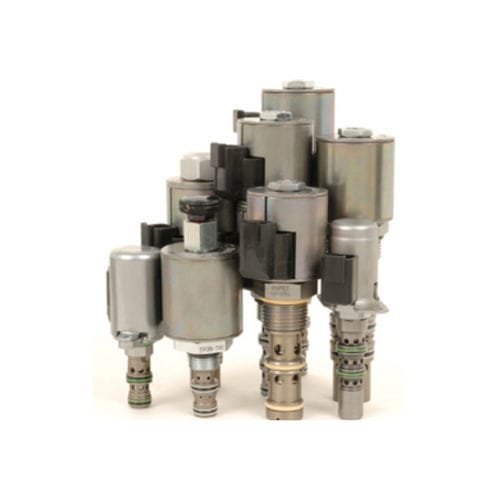

Direktgesteuertes Magnetventil SP08-47CL

4-Wegehydraulischwasserdicht

PROPORTIONAL-MAGNETVENTIL 3 POSITIONEN, 4 WEGE, GESCHLOSSENER MITTELKOLBEN Ein elektromagnetisch betätigtes, direktwirkendes 3-Positionen-4-Wege-Ventil mit geschlossenem Steuerkolben in der Mitte und proportionaler Richtungssteuerung. Es handelt sich um ein einschraubbares hydraulisches Cartridge-Ventil für den Einsatz mit Hydraulikflüssigkeiten für allgemeine Zwecke. Eine manuelle Übersteuerungsfunktion ist als Option erhältlich. Betrieb Im stromlosen Zustand sperrt das SP08-47C den Durchfluss zu allen Anschlüssen. Wenn die Spule Nr. 1 erregt ist, ist der Durchfluss von Anschluss 3 nach Anschluss 4 und von Anschluss 2 nach Anschluss 1 möglich. Wenn die Spule Nr. 2 erregt ist, ist der Durchfluss von Anschluss 3 zu Anschluss 2 und von Anschluss 4 zu Anschluss 1 möglich. anmerkung: anschluss 1 kann zwar unter vollem druck stehen, ist aber nicht für den einlass des ventils vorgesehen. Merkmale Für Dauerbetrieb ausgelegte Magnetspule. Gehärteter Präzisionskolben und Käfig für lange Lebensdauer. Optionale Spulenspannungen und -anschlüsse. Manuelle Übersteuerungsoption. Optionale wasserdichte E-Spulen mit Schutzart bis zu IP69K. Effiziente Nassankerkonstruktion. Patronen sind spannungsmäßig austauschbar. Gute Linearität und Hysterese. Industrie-üblicher Hohlraum. Maximaler Betriebsstrom: Siehe Tabelle Kavität: VC08-4 08-Größe-4-Wege-Hohlräume Installationsdrehmoment der Patrone: 25.8 bis 28,5 N-m (19 bis 21 ft-lb) Anzugsdrehmoment der Spulenmutter: 5.4 bis 6,8 N-m (4 bis 5 ft-lb)
