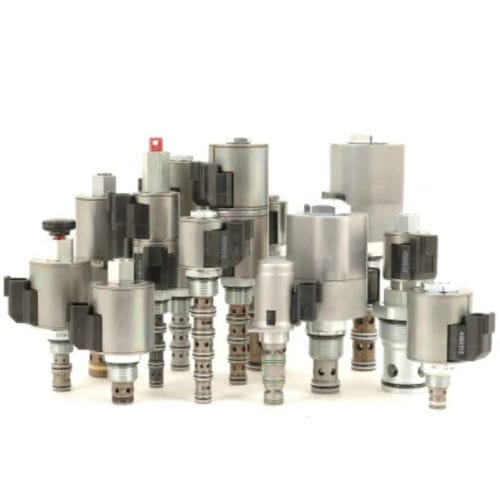

Patronen-Rückschlagventil CV08-20

EinschraubhydraulischFederdruck

Das CV08-20 ist ein einschraubbares, hydraulisches Rückschlagventil in Patronenform zur Verwendung als Sperr- oder Lasthaltevorrichtung. Betrieb Das Patronenventil lässt den Durchfluss von Anschluss 1 nach 2 zu, während es normalerweise den Durchfluss in der entgegengesetzten Richtung sperrt. Das Cartridge-Ventil hat eine vollständig geführte Rückschlagklappe, die federbelastet geschlossen ist, bis an Anschluss 1 ein ausreichender Druck anliegt, um Anschluss 2 zu öffnen. Merkmale Gehärteter Sitz für lange Lebensdauer und geringe Leckage. Optionale Vorspannfedern für flexible Gegendruckanwendung. Vollständig geführte Rückschlagvorrichtung. Kompakte Größe. Schnelles Schließen und Sitzen. Flüssigkeiten: Mineralische oder synthetische Hydraulikflüssigkeit mit Schmiereigenschaften Viskositätsbereich der Flüssigkeit: 7.4 bis 420 cSt Maximaler Betriebsverschmutzungsgrad: 20/18/14 nach ISO 4406 Gewicht der Einheit: 0.05 kg (0.12 lb) Interne benetzte Oberfläche: 60 cm² (9,3 in²) Hohlraum: VC08-2 08-Größe-2-Wege-Hohlräume Drehmoment beim Einbau der Patrone: 25.8 bis 28,5 N-m (19 bis 21 ft-lb) Maximal zulässiges Anzugsmoment: 54 N-m (40 ft-lb) Ausrichtungseinschränkung: Keine
