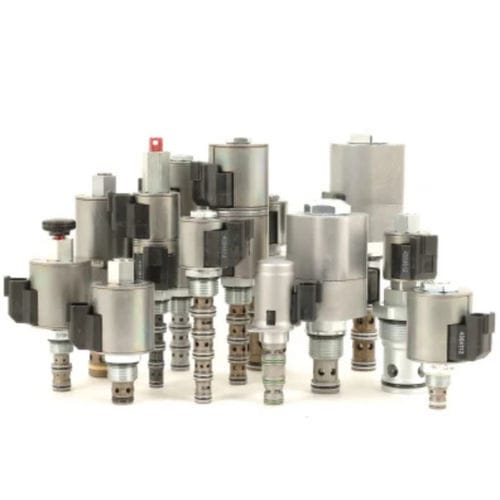

Direktgesteuertes Magnetventil SF08-28

2-Wegenormal geschlossenhydraulisch

MAGNETPATRONENVENTIL, 2 ANSCHLÜSSE, STROMLOS GESCHLOSSEN Ein elektromagnetisch betätigtes, stromlos geschlossenes, direktwirkendes, einschraubbares Cartridge-Ventil mit 2 Anschlüssen, das für leckagearme Sperr- und Lasthalteanwendungen als bidirektionales Sperrventil in Kreisläufen mit geringem Durchfluss konzipiert ist. Betrieb Im stromlosen Zustand sperrt das SF08-28 den Durchfluss in beide Richtungen. Wird es erregt, verschiebt sich der Ventilkegel, um den bidirektionalen Durchflussweg zu öffnen. Manueller Überbrückungsbetrieb Nur für den Notbetrieb! Nicht für Dauerbetrieb geeignet. Zum Aktivieren der "T"-Handbetätigung: den gerändelten Einstellknopf im Uhrzeigersinn drehen, bis das Ventil öffnet. Zum Deaktivieren: den Einstellknopf gegen den Uhrzeigersinn bis zum Anschlag drehen. Zum Aktivieren der Handnotbetätigung "P" und "K": drücken, bis sich das Ventil öffnet. Zum Deaktivieren: Die Handhilfsbetätigung wird entlastet. Merkmale Durchflussrate 11,3 lpm (3 gpm), Spitzendurchfluss bis zu 39 lpm (10,4 gpm) Handbetätigung per Druckknopf (P), Knopf (K) und mit Gewinde (T) möglich Getestet auf 2 Millionen Zyklen Weniger als 5 Tropfen/min Leckage nach Dauertest Flüssigkeiten Kompatible Flüssigkeiten: Mineralische oder synthetische Hydraulikflüssigkeit mit Schmiereigenschaften Viskositätsbereich der Flüssigkeit: 7.4 bis 420 cSt Maximaler Betriebsverschmutzungsgrad: 18/16/13 nach ISO 4406 Korrosionsschutz: 12 Stunden Salzsprühnebel gemäß ASTM B 633 Gewicht der Einheit: 0.18 kg (0.39 lb) Interne benetzte Oberfläche: 85 cm² (18,6 in²) Hohlraum: VC08-2 08-Größe-2-Wege-Hohlräume Drehmoment beim Einbau der Patrone: 25.8 bis 28,6 N-m (19 bis 21 ft-lb) Anzugsdrehmoment der Spulenmutter: 5.4 bis 6,8 N-m (4 bis 5 ft-lb) Ausrichtungseinschränkungen: Keine
