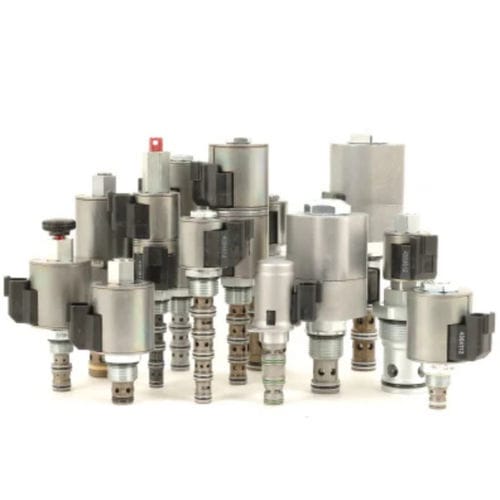

Direktgesteuertes Magnetventil SF08-21

2-WegeSchließerhydraulisch

MAGNETPATRONENVENTIL, 2-WEGE, STROMLOS OFFEN, HOCHDRUCK Ein elektromagnetisch betätigtes, vorgesteuertes 2-Wege-Sitzventil, stromlos offen, mit Schraubanschluss, das für geringe Leckage bei Anwendungen mit höherem Druck ausgelegt ist, um Lasten zu halten. Betrieb Im stromlosen Zustand lässt der sf08-21xx einen Durchfluss von Anschluss 2 nach Anschluss 1 zu. Der Durchfluss von Anschluss 1 zu Anschluss 2 ist in diesem Modus stark eingeschränkt. Im stromlosen Zustand schließt sich der Ventilkegel auf seinem Sitz und blockiert den Durchfluss von Anschluss 2 nach Anschluss 1. In dieser Betriebsart lässt die Patrone den Durchfluss von Anschluss 1 nach Anschluss 2 zu, nachdem die Magnetkraft überwunden wurde (erfordert 50 bis 150 psi [3,4 bis 10,3 bar]). Merkmale Für Dauerbetrieb ausgelegte Spule. Korrosionsbeständige Beschichtung. Gehärteter Sitz für lange Lebensdauer und geringe Leckage. Optionale Spulenspannungen und -anschlüsse. Patronen sind in der Spannung austauschbar. Einheitliches, geformtes Spulendesign. Manuelle Überbrückungsmöglichkeit. Optionale wasserdichte E-Spulen mit Schutzart bis zu IP69K. Industrieübliche, kompakte Größe. Flüssigkeiten: Mineralbasierte oder synthetische Hydraulikflüssigkeit mit Schmiereigenschaften Viskositätsbereich der Flüssigkeit: 7.4 bis 420 cSt Maximaler Betriebsverschmutzungsgrad: 20/18/14 nach ISO 4406 Gewicht der Einheit: 0.09 kg (0.20 lb) Interne benetzte Oberfläche: 103.9 cm² (16,1 in²) Minimale Anzugsspannung: 10.2 Vdc 12 Vdc Spule Hohlraum: VC08-2 08-Größe-2-Wege-Hohlräume Installationsdrehmoment der Patrone: 25.8 bis 28,5 N-m (19 bis 21 ft-lb) Anzugsdrehmoment der Spulenmutter: 5.4 bis 6,8 N-m (4 bis 5 ft-lb) Ausrichtungseinschränkung: Keine
