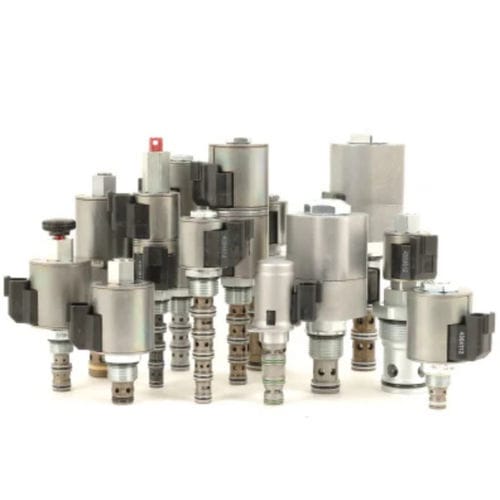

Direktgesteuertes Magnetventil SF08-20

3-Wegenormal geschlossenhydraulisch

Ein elektromagnetisch betätigtes, in Ruhestellung geschlossenes, pilotgesteuertes 2-Wege-Hydraulikpatronenventil, das als Absperr- oder Lasthaltevorrichtung für Kreisläufe mit geringem Durchfluss dient. Betrieb Im stromlosen Zustand fungiert das sf08-20x als Rückschlagventil, das den Durchfluss von Anschluss 1 nach Anschluss 2 ermöglicht, während es den Durchfluss von Anschluss 2 nach Anschluss 1 sperrt. Im stromlosen Zustand hebt sich der Ventilkegel der Patrone und öffnet den Durchflussweg von Anschluss 2 zu Anschluss 1. In diesem Modus ist der Durchfluss von Anschluss 1 zu Anschluss 2 stark eingeschränkt. Merkmale Für Dauerbetrieb ausgelegte Spule. Gehärteter Sitz für lange Lebensdauer und geringe Leckage. Optionale Spulenspannungen und -anschlüsse. Patronen sind in der Spannung austauschbar. Einheitliche, gegossene Spulenkonstruktion. Optionale wasserdichte E-Spulen mit Schutzart bis zu IP69K. Korrosionsbeständige Beschichtung bis 960 Std. Salzsprühnebel gemäß ASTM B117. Industrieüblicher Hohlraum. Kompakte Größe. Flüssigkeiten: Mineralbasierte oder synthetische Hydraulikflüssigkeit mit Schmiereigenschaften. Viskositätsbereich der Flüssigkeit: 7.4 bis 420 cSt Maximaler Betriebsverschmutzungsgrad: 18/16/13 NACH ISO 4406 Umgebungsbedingungen Korrosionsschutz: 960 Stunden Salzsprühnebel gemäß ASTM B117 Gewicht der Patrone: 0.1 kg (0,22 lb) Interne benetzte Oberfläche: 80 cm² (12,47 in²) Hohlraum: VC08-2 08-Größe-3-Wege-Hohlräume Drehmoment beim Einbau der Patrone: 25.8 bis 28,5 N-m (19 bis 21 ft-lb) Maximal zulässiges Anzugsmoment: 54.2 N-m (40 ft-lb) Spulenmutter-Drehmoment: 5.4 bis 6,8 N-m (4 bis 5 ft-lb) Ausrichtungseinschränkung: Keine
