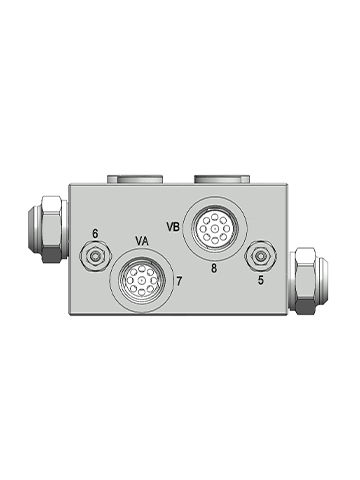

Hydraulisches Ventil RF6540

Durchsatzkontrollefür AktuatorenReduzier

Doppeldruckkompensierte Durchflussregelventile können Druckkompensation und Durchflussregelung in zwei Leitungen bieten, wobei der Durchfluss vorrangig geregelt wird. Ideal für verschiedene Anwendungen, bei denen eine druckkompensierte Geschwindigkeitsregelung eines Stellantriebs in beiden Richtungen erforderlich ist. Diese Regler bieten eine Durchflussregelung mit Vorrang und Entlastungsschutz in beiden Richtungen. Ein Durchflussbegrenzer mit Druckkompensator begrenzt den maximalen Prioritätsdurchfluss, der dem Stellantrieb unabhängig von Lastschwankungen zugeführt wird, und ist für einen hohen Eingangsdurchfluss ausgelegt. Überschüssiger Durchfluss wird über die gegenüberliegende Leitung zum Tank zurückgeführt. Ein Entlastungsventil, das an jedem Prioritätsausgang anspricht und in die gegenüberliegende Leitung entlastet, schützt das System. Die Rückschlagventile auf jeder Seite des Kreislaufs ermöglichen es, dass der Rückfluss vom Stellantrieb mit minimalem Verlust zurück zum Tank fließt. Die Ventile können in landwirtschaftlichen und technischen Maschinen und Anlagen eingesetzt werden。 BETRIEB & MERKMALE Im stabilen Zustand fließt der Durchfluss vom Ölanschluss VA (VB) durch den Ölanschluss MA (MB) zum Stellantrieb, und der überschüssige Durchfluss fließt durch das Rückschlagventil über den Ölanschluss VB (VA) in den Öltank zurück. Wenn der Ausgangsdruck MA (MB) steigt, erhöht sich der Eingangsdruck des Drosselventils, und der Spalt des Überdruckventils vergrößert sich ebenfalls, wodurch der überschüssige Durchfluss abgeleitet und der Druck am Anschluss MA (MB) verringert wird. Wenn der Ausgangsdruck MA (MB) sinkt, sinkt der Eingangsdruck des Drosselventils, und der Spalt des Überdruckventils nimmt ebenfalls ab; um den Durchfluss im Nebenschluss zu verringern, bis er geschlossen ist, muss der Anschlussdruck MA (MB) erhöht werden
