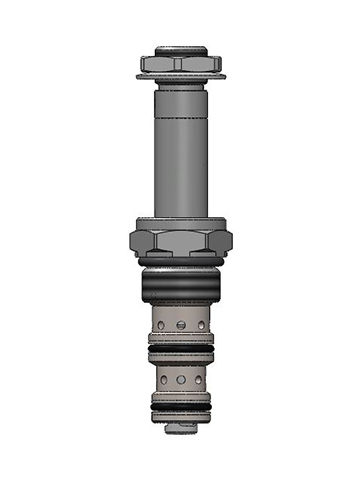

Direktgesteuertes Magnetventil SV08-230

3-Wegehydraulischkompakt

Magnetbetätigtes, direktwirkendes 3-Wege-Hydraulikpatronenventil mit Schieber zum Einschrauben. Betrieb Im stromlosen Zustand lässt das SV08-230 die Flüssigkeit von ② nach ① fließen, während es den Durchfluss bei ③ sperrt. Bei Erregung verschiebt sich der Patronenkolben, um den Durchfluss von ③ zu ② zu verbinden, während der Durchfluss bei ① blockiert wird. Obwohl der Anschluss ➀ vollständig unter Druck stehen kann, ist er nicht als Einlass vorgesehen. Merkmale Gehärteter Sitz für lange Lebensdauer und geringe Leckage. Effiziente Nassarmaturen-Konstruktion. Zn-Zi-Beschichtung, Anti-Korrosion: C4H Federsicherungsmutter für Spule. Industrie gemeinsamen Hohlraum. Belastbarkeit der Spule: Kontinuierlich von 85% bis 115% der Nennspannung Ansprechzeit: Erste Anzeige der Zustandsänderung bei 100 % Spannung bei 80 % der normalen Durchflussleistung, erregt: 22 ms; stromlos: 15 ms Spulen-Modelle: SCO113-DC12, SCO113-DC24 Minimale Anzugsspannung: 85% der Nennspannung bei 207 bar (3000 psi) Filtrierung: Siehe Tabelle 1 Flüssigkeit: Mineralien oder Kunststoffe mit Schmiereigenschaften bei Viskositäten von 7,4~420 cSt (50-2000 ssu) Einbau: Keine Einschränkung Hohlraum: V08-3 Kavitätenwerkzeug: T/H08-3RC-T-G (Schruppen), T/H08-3FM-T-G (Schlichten) Sitzsatz：SK08-3X-N/V/P
