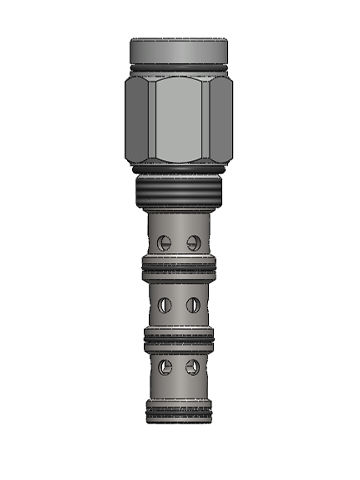

Hydraulik-Wegeventil / Schieber PD16-2340

vorgesteuert3-Wegekompakt

Ein schraubbares, vorgesteuertes, luftgekühltes, hydraulisches Wegeventil in Patronenbauweise für 3-Wege-Kreise, die eine Fernsteuerung erfordern. Betrieb Im Leerlauf (ohne Vorsteuerung) lässt das PD16-2340 den Durchfluss von ③ nach ② in beide Richtungen zu, während der Durchfluss bei ④ blockiert ist. Die Federkammer ist luftdurchströmt und intern mit einem O-Ring gegenüber den Durchflusswegen der Patrone abgedichtet. Auf ein Fernsteuersignal bei ① öffnet das Ventil von ③ nach ④, während der Durchfluss bei ② blockiert wird. Da die Federkammer luftdurchlässig und mit einem O-Ring abgedichtet ist, kann die Patrone an jedem Anschluss vollständig mit Druck beaufschlagt werden, ohne den erforderlichen Vorsteuerdruck zu beeinträchtigen; der Vorsteuerdruck wird durch den Druck von ④ nicht beeinflusst. Merkmale Gehärteter Steuerkolben und Käfig für lange Lebensdauer. Kompakt und bequem. Allgemeiner industrieller Hohlraum. Eine Reihe von Vorspannfedern verfügbar. Interne Leckage: 42 ml/min (2,56 cu.in./min) max. bei 350 bar (5000 psi) Installationsdrehmoment: 61-67 Nm (45-50 ft.lbs) Erforderlicher Steuerdruck für die volle Schaltung des Steuerkolbens: Für 5,5 bar (80 psi) Feder: 5.5 bar (80 psi) Für 11,5 bar (167 psi) Feder: 11.5 bar (167 psi) Temperatur: -40°C～120°C mit Standard-Buna-Dichtungen -26°C～204°C mit Fluorkohlenstoffdichtungen Flüssigkeit: Mineralbasiert oder synthetisch mit Schmiereigenschaften bei Viskositäten von 7,4~420 cSt (50-2000 ssu) Einbau: Keine Einschränkung Hohlraum: V16-4 Kavitätenwerkzeug: T/H16-4RC-T-G (Schruppen), T/H16-4FM-T-G (Schlichten)
