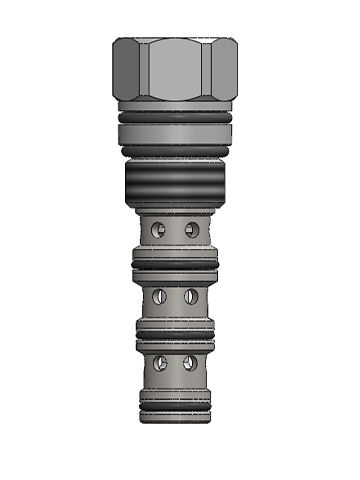

Hydraulik-Wegeventil / Schieber PD10-2340

vorgesteuert3-Wegekompakt

Ein schraubbares, vorgesteuertes, luftgekühltes, hydraulisches Wegeventil in Patronenbauweise für 3-Wege-Kreise, die eine Fernbetätigung durch einen Piloten erfordern. Betrieb Im Leerlauf (ohne Vorsteuerung) lässt das PD10-2340 den Durchfluss von ③ nach ② in beide Richtungen zu, während der Durchfluss bei ④ blockiert ist. Die Federkammer ist luftdurchströmt und intern mit einem O-Ring gegen die Durchflusswege der Patrone abgedichtet. Auf ein Fernsteuersignal bei ① öffnet das Ventil von ③ nach ④, während der Durchfluss bei ② blockiert wird. Da die Federkammer luftdurchlässig und mit einem O-Ring abgedichtet ist, kann die Patrone an jedem Anschluss vollständig mit Druck beaufschlagt werden, ohne den erforderlichen Vorsteuerdruck zu beeinträchtigen; der Vorsteuerdruck wird durch den Druck von ④ nicht beeinflusst. Merkmale Gehärteter Steuerkolben und Käfig für lange Lebensdauer. Kompakt und bequem. Allgemeiner industrieller Hohlraum. Eine Reihe von Vorspannfedern verfügbar.
