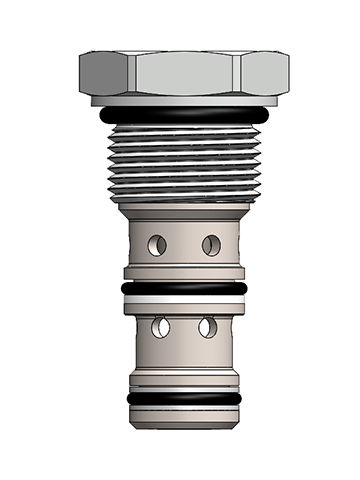

Federdruck-Rückschlagventil HPC10

PatronenKolbenEinschraub

Ein schraubbares, vorgesteuertes hydraulisches Rückschlagventil in Patronenform, das für unidirektionale Sperr- oder Lasthaltekreise eingesetzt werden kann. HPC10 ermöglicht den Durchfluss von ② nach ③, während es den Durchfluss aus der entgegengesetzten Richtung sperrt. Wenn ein ausreichender Druck bei ① anliegt, kann die Flüssigkeit von ③ nach ② fließen. Das Vorsteuerverhältnis für diesen Ventiltyp beträgt 3:1, was bedeutet, dass das Ventil erst geöffnet werden kann, wenn mindestens 1/3 des Lastdrucks von ③ an ① anliegt. Im statischen oder unbelasteten Zustand ist das Ventil federbelastet, um ein Halten zu gewährleisten. Ein abgedichteter Pilotkolben ist optional erhältlich. Bieten Sie eine kundenspezifische Feder an. Bitte kontaktieren Sie den Kundendienst. Durchfluss: siehe Leistungsdiagramm. Interne Leckage： ③ bis ②: max. 0.25mL/min (5 Tropfen/min) bei 250bar (3600psi) ② bis①: max. 115mL/min (7cu.in./min) bei 350bar (5000 psi) (ohne abgedichteten Kolben) ② bis ①: keine Leckage (ohne abgedichteten Kolben) Vorsteuerverhältnis：3:1 Vorsteuerverhältnis: Federvorspannung prüfen: Standard: 1 bar (14,5 psi); mit abgedichtetem Kolben: min. 3.5 bar （51 psi) Öffnungsdruck：1 bar (14,5 psi）) 3.5 bar（51 psi） 14.5 bar ( 203 psi) Filtration: max. Nennwert: 10μm（NAS 8），ISO4406 19/17/14 Flüssigkeit: Mineralische oder synthetische Stoffe mit Schmiereigenschaften bei Viskositäten von 7,4~420 cSt (50-2000 ssu) Einbau: keine Einschränkung. Hohlraum：VC10-3 ； Hohlraumwerkzeug：T/H10-3RC-T-G（粗加工） ； T/H10-3FM-T-G（精加工） Dichtungssatz：SK10-3X-TM
