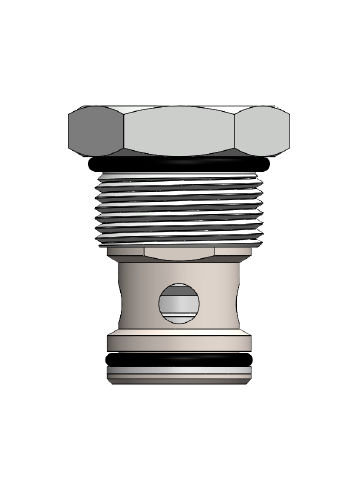

Rückschlagventil CV16-P0

PatronenGEinschraub

Ein einschraubbares hydraulisches Rückschlagventil in Patronenform zum Absperren oder als Lasthaltevorrichtung. Betrieb CV16-P0 ermöglicht den Durchfluss von ① nach ② und sperrt den Durchfluss in der entgegengesetzten Richtung. Die Patrone hat einen vollständig geführten Kegel, der federbelastet geschlossen ist, bis genügend Druck auf ①， ausgeübt wird, um einen Flüssigkeitsstrom von ① nach ② zu ermöglichen. Merkmale Schnelle und sanfte Reaktion auf Druckänderungen. Positive Anschläge verhindern, dass die Federn durchdrehen. Kompakte Größe. Einstellungen können nicht aus dem Ventil herausgenommen werden. Industrieüblicher Hohlraum. Gehärteter Ventilkegel und Käfig für lange Lebensdauer. Durchfluss: Siehe Leistungsdiagramm Interne Leckage: 0,25 mL/min (5 Tropfen/min) max. bei 250 bar (3500 psi) Riss(satz)druck definiert: Bar bei ① bei 16,4mL/min (1 cu. in. /min) erreicht. Standard-Vorspannungsfeder bei Riss: 0.3 bar (4 psi) / 1,2 bar (17 psi) / 3 bar (44 psi) / 5 bar (73 psi) / 10 bar (145 psi) Flüssigkeit: Mineralien oder Kunststoffe mit Schmiereigenschaften bei Viskositäten von 7,4~420 cSt (50-2000 ssu) Einbau: Keine Einschränkung Hohlraum: V16-2 Kavitätenwerkzeug: T/H16-2RC-T-G (Schruppen), T/H16-2FM-T-G (Schlichten) Sitzsatz: SK16-2N -B
