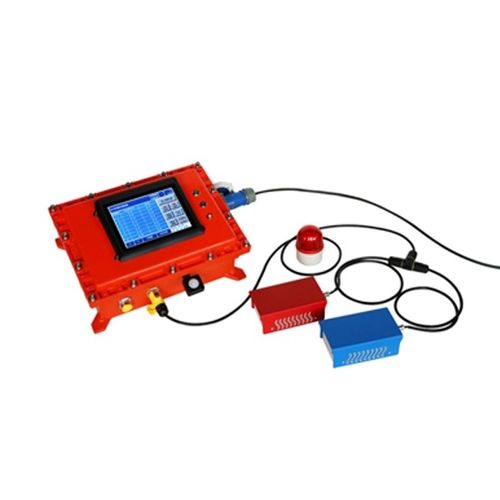

Dichte-Überwachungsgerät GD8000C

zur LeckdetektionSF6

GD8000C SF6-Gasleckage-Alarm Online-Überwachungssystem Allgemeine Informationen Das quantitative Leckwarnsystem wird hauptsächlich im 35-kV-SF6-Schaltraum und 110-kV-, 220-kV- und 500-kV-GIS-Raum im Umspannwerk eingesetzt, um die SF6-Gasleckage in der Umgebung des SF6-Kombi-Geräteraums und den Sauerstoffgehalt in der Luft in Echtzeit zu überwachen. Wenn SF6-Gas austritt, ist die Dichte von SF6-Gas mehr als 5-mal so hoch wie die von Luft, was sich im unteren Raum ansammelt und lokalen Sauerstoffmangel verursacht, was zu schweren Unfällen führt. Das GD8000C SF6-Gasleckage-Alarm-Online-Überwachungssystem verwendet mehrere Sätze von neuen hochempfindlichen importierten SF6-O2-Sensoren, Temperatursensoren und Feuchtigkeitssensoren. Wenn sich die SF6- und O2-Konzentrationen in Innenräumen geringfügig ändern, können die Sensoren sofort auf diese Änderungen reagieren, selbst wenn die SF6-Konzentration 10ppmv beträgt, kann effektiv überwacht werden. Die Konzentrationsänderung, die durch den Sensor überwacht wird, wird durch den Sender, das A/D-Modul, das RS485-Kommunikationsmodul und den Ein-Chip-Mikrocomputer in ein digitales RS485-Kommunikationssignal umgewandelt, und das Signal wird durch den RS485-Bus vor Ort an den Hauptcontroller gesendet, und der Hauptcontroller führt die Datenverarbeitung und -speicherung durch, beurteilt, ob ein Alarm ausgelöst werden soll und führt die Fernkommunikation durch.
