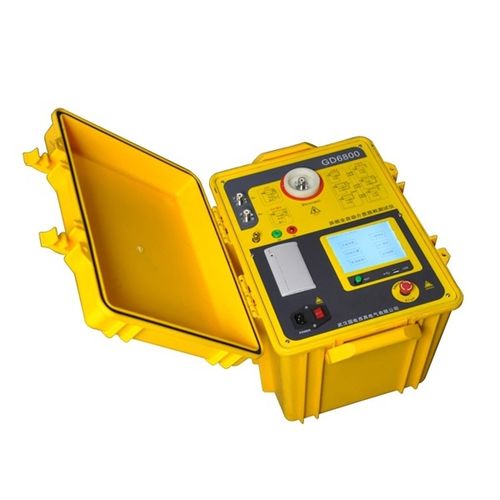

Kapazitätstester GD6800

für Dissipationsfaktorfür Transformatortragbar

GD6800 Kapazitäts- und Verlustfaktortester Produkt-Beschreibung GD6800 misst die Kapazität und den dielektrischen Verlustfaktor (tgδ) von elektrischen Hochspannungsgeräten. Es ist integrierte Struktur, eingebaute dielektrische Verlust-Test-Brücke, variable Frequenz einstellbare Stromversorgung, Booster-Transformator und SF6 Standard-Kondensator. Die Hochspannungsquelle wird durch den internen Wechselrichter des Geräts erzeugt, der für die Prüfung des Prüfobjekts nach der Transformatoraufladung verwendet wird. Wenn ein Isolierbecher und ein Temperaturkontrollgerät hinzugefügt werden, kann der dielektrische Verlust von Isolieröl getestet werden. Merkmale Touchscreen-LCD-Anzeige. Kalenderchip und großer Speicher im Inneren. Speichern Sie das Testergebnis nach Zeitreihenfolge, prüfen Sie den Verlaufsdatensatz und drucken Sie das Ergebnis. Die Gerätedaten können über U-Disk exportiert werden, und können verwendet werden, um die Daten über die Software auf dem PC zu sehen und zu verwalten. Mehrfacher Testmodus, mit Modi für innere Hochspannung, äußere Hochspannung, innerer Standard, externer Standard, GST/UST, Selbsterregung. Hochspannung (mehr als 10 kV) dielektrischen Verlust Test kann in der Situation der externen Standard außerhalb Hochspannung gemacht werden. Testen Sie gleichzeitig den dielektrischen Verlust und die Kapazität von C1 und C2 des voll versiegelten CVT (kapazitiver Spannungswandler). Testen Sie auch das CVT-Übersetzungsverhältnis und die Spannungswinkeldifferenz. Der dielektrische Verlust und der Kapazitätswert von C0 am oberen Ende des CVTs können mit der Methode der umgekehrten Abschirmung gemessen werden. Abtastsignal mit hoher Geschwindigkeit. Wechselrichter und Abtastschaltung im Inneren sind digital gesteuert. Die Ausgangsspannung wird kontinuierlich eingestellt. Automatische LCR-Messung. Induktivität, Kapazität, Widerstand können gemessen und angezeigt werden.
