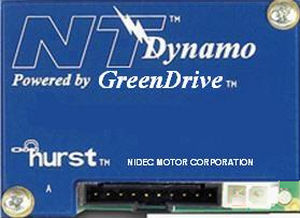

Bürstenloser Drehzahlregler GreenDrive™

DCanalogAnalogeingang

GreenDrive™ 12-48 Vdc Spezifikationen für bürstenlose DC-Steuerung: Spannung: 12-45Vdc für Analog- und PWM-Steuerungsverfahren 12-48 Vdc mit Hall-Ausgang Betriebsarten: Extern, Drehzahl offener Regelkreis, Drehzahl geschlossener Regelkreis, Drehmoment (offener Regelkreis), voreingestellte Drehzahl Kontrollmethoden: Analog, PWM, PWM & Richtung Hinweis: Diese Steuerungsmethoden sind mit oder ohne intern gespeiste 5Vdc-Stromversorgung erhältlich. Encoder-Optionen: 100, 250, 256 mit Index, 400, 1000 Zeilen verfügbar Schutz: Stromgrenze Unter Spannung Integralbauweise: - Passt auf die Rückseite unserer bürstenlosen Gleichstrommotoren HST23 und Dynamo Zusätzliche Informationen: Flexibel - Zuverlässig - und erschwinglich Extern - Das externe Steuermodul (Kommutierungsboard) vereinfacht den Anschluss eines externen Motorantriebs an den Dynamomotor, indem es dem Benutzer einen Standardsatz von Hallsignalen, zahlreiche Encoder-Optionen und einen Hochstromstecker für die Motorphasenwicklungen zur Verfügung stellt. Das Modul ist mit externen Motorantrieben kompatibel, die eine Spannungsversorgung von 10 bis 48 Vdc verwenden. Das externe Steuermodul bietet ein Standardsystem zur Rotorpositionserfassung, das von den meisten bürstenlosen Motorantrieben benötigt wird. Drei Hallgeräte, die um 120 elektrische Grad voneinander entfernt sind, erfassen eine Magnetplatte, die mit dem Rotor des Motors synchronisiert ist. Die Hallsignale können verwendet werden, um eine kostengünstige Drehzahlrückmeldung an den Motorantrieb zu liefern, oder für eine präzisere Steuerung steht eine breite Palette von integrierten, zweikanaligen Quadratur-Encoder-Optionen zur Verfügung. Der Quadratur-Encoder ermöglicht es dem Anwender, sowohl die Drehrichtung als auch die Geschwindigkeit des Motors zu bestimmen. Analog- Die analoge Motorsteuerung mit offenem Regelkreis wandelt die DC-Eingangsspannung in dreiphasige Wellenformen um.
