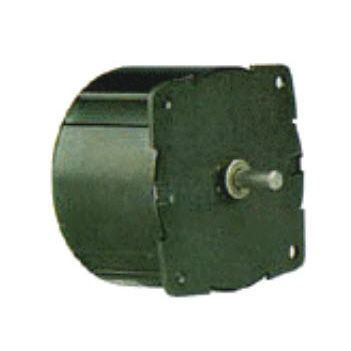

DC-Motor RAS , RBS series

Schritt24 V12 V

Permanentmagnet-DC-Schrittmotor RAS, RBS Spezifikationen für Direktantrieb: Schrittwinkel: 7,5° & 15° Positionsgenauigkeit: maximal +/- 5%. Anzahl der Phasen: 4 Phasen bifilar Isolationsklasse: Klasse A (105°C) Zuleitungsdraht: 6 Leitungen (ca. 12 Zoll [304,8 mm]) Betriebs-Umgebungstemperatur:-10°C bis +40°C (ca.) Wellenlagerung: - Hülsen- oder Kugellager verfügbar Hinweis: Typische Daten, die ohne Benachrichtigung geändert werden können Zusätzliche Informationen: Die Schrittmotoren RAS und RBS wurden speziell entwickelt, um ein größeres Drehmoment mit einer kleinen Baugröße zu kombinieren, und erfüllen viele Industrie- und Instrumentenanforderungen. Standard-Schrittwinkelmotoren mit 7,5° & 15° haben ein Nenndrehmoment bei 4-5 p/s von 23 ounce-inches [162,4 mN-m]. Das Hi-Torque-Modell ist für ein Drehmoment von 204,8 mN-m (29 ounce-inches) ausgelegt. Zweifache Gleitlager sind Standard, Kugellager können spezifiziert werden. Doppelseitige Wellen sind ebenfalls erhältlich Anmerkungen: 1. Standard-RAS- und RBS-Direktantriebsmotoren haben 4-Phasen-Bifilar-Wicklungen (6 Zuleitungsdrähte) und unipolaren Betrieb.
