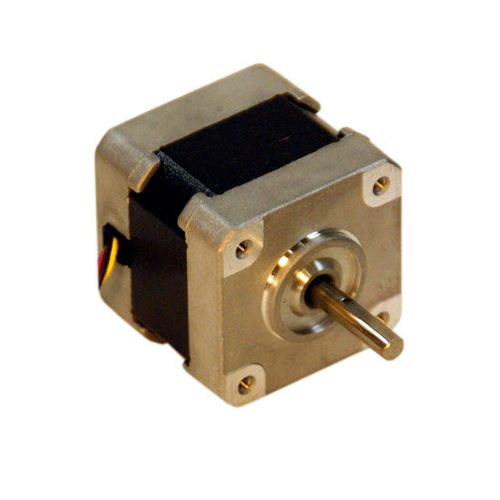

DC-Motor H17ET series

Hybrid-Schritt12 VNEMA 17

H17ET Hybrid-Schrittmotor-Spezifikationen: Montageflansch:NEMA 17 Schrittwinkel:1,8° Schritte pro Umdrehung:200 Positionsgenauigkeit:+ max. 5%. Anzahl der Phasen:4 (unipolar)* Temperaturanstieg:max. 70°C Isolationswiderstand:100M Ohm bei 500VDC für 1 Minute Durchschlagfestigkeit:500VAC für 1 Minute Isolationsklasse:Klasse B Anzahl der Zuleitungsdrähte:6 * Zuleitungsdraht:UL3265 AWG#26 Betrieb Umgebungstemperatur:-10°C ~ +50°C Radiales Spiel:max. 0,03 mm bei 0,4 kg Belastung Axiales Spiel:max. 0,08 mm bei 0,5 kg Belastung Kontakt Hurst für andere Leitungs- oder Phasenkonfigurationen Unipolare Antriebe Der Motorphasenwicklungsstrom wird nur in einer Richtung geschaltet (typischerweise gegen Masse). - Einfache, kostengünstige Treiberschaltung - Erfordert Mittelgewindebohrer-Wicklung - Niedriges Abtriebsdrehmoment - 6- und 8-Leiter-Motoren Bipolare Antriebe - Der Motorphasenwicklungsstrom wird in beide Richtungen geschaltet. - Treiberschaltung mit höheren Kosten - Höheres Abtriebsdrehmoment - Ungefähr 1,4 X Unipolarer Antrieb - Motoren mit 4, 6 und 8 Leitungen - 8 Lead Motors sind effizienter, wenn sie mit einem bipolaren Antrieb verwendet werden.
