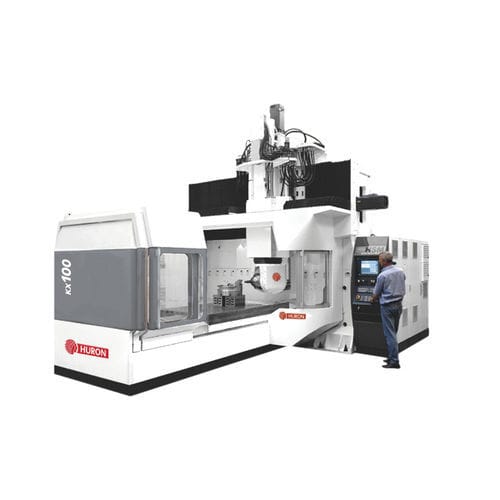

5-Achs-Bearbeitungszentrum KX 100
vertikalDoppelsäulenmit festem Tisch

5-Achs-Bearbeitungszentrum - KX 100 - HURON - vertikal / Doppelsäulen / mit festem Tisch
5-Achs-Bearbeitungszentrum - KX 100 - HURON - vertikal / Doppelsäulen / mit festem Tisch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
5-Achs
Spindelausrichtung
vertikal
Struktur
Doppelsäulen, mit festem Tisch
Spindelnase
HSK A-63
Anzahl Werkzeuge
40 Werkzeuge
Anwendungsbereich
für die Luftfahrtindustrie, für Formwerkzeug
Weitere Eigenschaften
Hochpräzision, Hochleistung, modular, hohe Produktivität
X-Hub

2.300 mm
(90,55 in)

Y-Hub

2.300 mm
(90,55 in)

Z-Hub

1.000 mm
(39,37 in)

Rotationsgeschwindigkeit

18.000 rpm
(113.097 rad.min-1)

Leistung

30 kW
(40,79 hp)

Vorrückgeschwindigkeit X-Achse

40.000 mm/min
(26 in/s)

Vorrückgeschwindigkeit Y-Achse

40.000 mm/min
(26 in/s)

Vorrückgeschwindigkeit Z-Achse

40.000 mm/min
(26 in/s)

Maximale Tischlast

12.000 kg
(26.455 lb)

Werkzeuggewicht (max.)

8 kg
(17,6 lb)

Positioniergenauigkeit

0,007 mm
(0,00028 in)

Wiederholbarkeit

0,004 mm
(0,00016 in)

Gesamtgewicht

35.000 kg
(77.161,79 lb)

Gesamtbreite

7.900 mm
(311 in)

Gesamthöhe

5.410 mm
(213 in)

Beschreibung

Die Produktreihe KX Large bietet eine große Auswahl an Maschinen zur stufenlosen Bearbeitung komplexer Teile in 5 achsen und an 5 Seiten. Dank der Konzeption und der Architektur mit feststehendem Portalrahmen bietet die Maschine maximale Steifigkeit bei der hochpräzisen Bearbeitung verschiedenster anspruchsvoller Werkstoffe. Der breite Arbeitsbereich, der für Werkstücke bis 20 Tonnen und Werkstückabmessungen bis 4.080 x 2.180 x 1.550 mm ausgelegt ist, eignet sich für die Bearbeitung großer Teile in den Bereichen allgemeiner Maschinenbau und Präzisionsmechanik, 3D-Formen, Luft- und Raumfahrt sowie Energietechnik. Mittels zahlreicher Varianten und Ausrüstungen lassen sich die Maschinen einfach an besondere Kundenanforderungen anpassen. Hauptmerkmale Breiter Raum zwischen den Ständern zur maximalen Ausnutzung des Werkstück volumens Spindel auf hohe Zerspanungsleistung ausgelegt Maschinenstruktur garantiert eine langlebige Mechanik Hohe Präzision durch direkte Messung an den Linear- und Drehachsen
