O-Ring-Dichtung GGDA series

POMfür Teilefür Wand

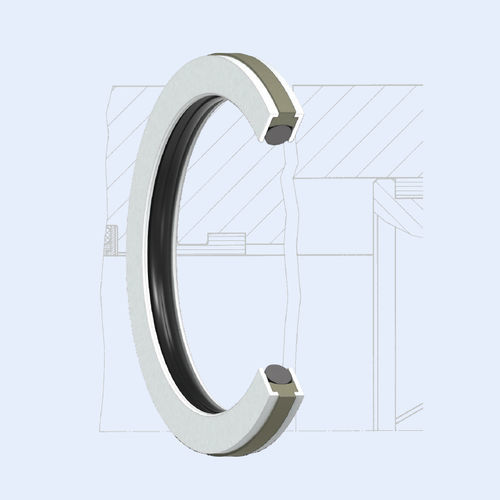

Der gekammerte Gleitring-O-Ring-Dichtsatz GGDA, außendichtend, ist ein kompakter Elementesatz zur Abdichtung von Zylinderkolben. Er kann bei Hydrauliköl auf Mineralölbasis und in modifizierter Ausführung auch bei Wasser-Öl-Emulsionen und bei schwer entflammbaren Flüssigkeiten sowie bei Druckluft eingesetzt werden. Der GGDA besteht aus 4 Teilen, einem profilierten Gleitring aus PTFE-Bronze-Compound, 2 stützenden Kammerringen aus POM und einem O-Ring als elastischen Grundkörper. Die Kammerringe sind in ihrer Form so gestaltet, dass sie jeweils innenseitig auf dem Gleitring aufliegen und somit ein spielfreies Abdichten garantieren. Die Dichtfunktion übernimmt der Gleitring, während der elastische Grundkörper für die Anpressung des Gleitringes an die zu dichtende Fläche sorgt. Aufgrund der hervorragenden Gleiteigenschaften ist selbst nach Millionen von Hüben kein messbarer Verschleiß festzustellen. Die statische Reibzahl, gemessen bei Drücken bis 300 bar und einer Rauhigkeit von Ra 0,1 - 0,3 μm liegt bei Größenordnungen um 0,05 bis 0,07. Im dynamischen Bereich steigt dieser Wert bei sehr hohen Geschwindigkeiten nur wenig über den Stellenwert 0,1 an. Durch dieses Reibverhalten kann eine ruckfreie Bewegung selbst bei niedrigen Hubgeschwindigkeiten erreicht werden. Es gibt kein Kleben oder Radieren des Dichtsatzes, keine unzulässige Wärmeentwicklung und vor allem keinen Stick-Slip-Effekt.
