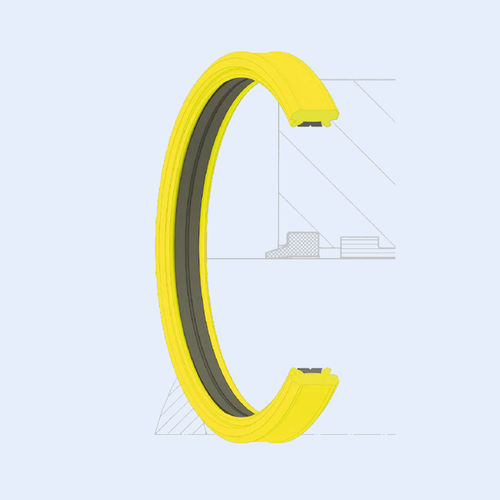

Lippendichtung TDMI series

SchaberNBRKolben

Der HUNGER Tandem-Dichtsatz für Multimedieneinsatz, innendichtend, wird zur Abdichtung von Plungerkolben oder Kolbenstangen verwendet. Er kann bei Hydrauliköl auf Mineralölbasis sowie Druckluft eingesetzt werden. Der TDMI besteht aus 2 Teilen, einem elastischen Grundkörper aus NBR, und einem Gleitring als Dichtring. Die Dichtlippen ragen im nicht eingebauten Zustand über den Nenndurchmesser der Dichtung hinaus und legen sich beim Einbau mit Vorspannung an die Kolbenstange an. Dadurch ergibt sich auch im drucklosen Zustand die erforderliche Dichtheit. Umgeben vom elastischen Grundkörper bewegt sich der Gleitring axial im unmittelbaren Kontakt auf der Kolbenstange. Bei zunehmendem Druck und Stauchung des elastischen Grundkörpers wird vor allem der Gleitring an die Kolbenstange angepreßt. Die Innenfläche des TDMI wird im wesentlichen vom Gleitring gebildet, der hervorragende Gleiteigenschaften besitzt. In Verbindung mit Oberflächenrauhigkeiten des Plun gerkolbens bzw. der Kolbenstange von Ra 0,1 - 0,3 μm wird eine minimale Reibung bei hoher Dichtwirkung und langer Lebensdauer des Dichtsatzes erzielt. Es gibt kein Kleben oder Radieren der Dichtung, keine unzulässige Wärmeentwicklung und vor allem keinen Stick-Slip-Effekt. Der Einsatz des TDMI empfiehlt sich dort, wo gleichzeitig auf beiden Seiten verschiedene Medien voneinander getrennt werden müssen. Er ist deshalb zur Abdichtung von Fettkammern gegen Eintritt von Wasser oder anderen Medien geeignet, die nicht mit den Betriebsmedien in Berührung kommen dürfen.
