Ring-Lippen-Dichtung TDT series

PURfür AnschlussKompression

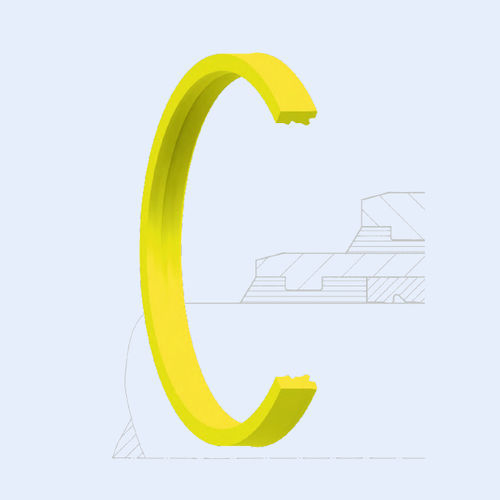

Der HUNGER Tandem-Dichtring für Teleskopzylinder TDT dient zur Abdichtung von Teleskopstufen und kann bei Hydrauliköl auf Mineralölbasis sowie bei Druckluft eingesetzt werden. Er ist einteilig, besteht aus PUR und weist an der Innenseite zwei Dichtlippen auf, die in nicht eingebautem Zustand über den Nenndurchmesser der Dichtung hinausragen und sich beim Einbau mit Vorspannung an die Teleskopstufen anlegen. Somit ergibt sich auch im drucklosen Zustand die erforderliche Dichtheit. Bei steigendem Druck und Stauchung des Dichtringes werden die Dichtlippen an die Teleskopstufen angepresst. Durch die Dichtkante der zweiten Lippe entsteht eine Kammer, in der sich Schleppöl, das evtl. die erste Lippe passiert hat, sammelt. Es wird durch die Dichtkante der Lippe abgestreift und zurückgehalten, sodass die ausgefahrenen Teleskopstufen trocken sind. Beim Einfahren der Teleskopstufen wird das Schleppöl wieder in den Zylinder zurückgeführt. In Verbindung mit Oberflächenrauhigkeiten der Gegenlauffläche von Ra 0,1 - 0,3 μm wird eine geringe Reibung bei hoher Dichtwirkung und eine lange Lebensdauer des Dichtsatzes erzielt. Zusammen mit dem HUNGER Führungsring FI läßt sich eine für alle Teleskopstufen einfache, einteilige Konstruktion erzielen.
