Vertikale Stütze

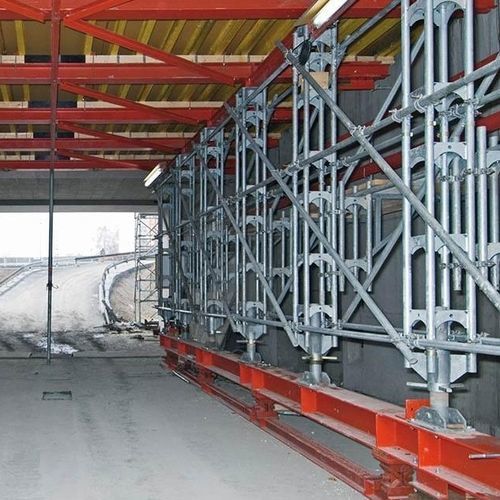

Wenn hohe Lasten auf kleinstem Raum abgeleitet werden sollen, bietet sich die Lastrahmenstütze an. Sie hat ein Systemmaß von 25 cm x 25 cm und kann - abhängig von Stützenhöhe und horizontaler Einwirkung - mit bis zu 210 kN belastet werden. Entsprechend hoch ist die Belastbarkeit im Stützenverbund als Turm oder Jochreihe. Die einzelnen Bauteile der Lastrahmenstütze sind: drei verschieden lange Lastrahmen (100 cm, 150 cm und 200 cm), eine Lastspindel und zwei Kopfstücke. Die Lastrahmen und Kopfstücke können in einem Längenraster von 25 cm angeordnet werden. Die erforderliche Stützenhöhe wird durch die unterschiedlichen Längen der Lastrahmenkopfstücke und den Spindelweg der Lastspindeln erreicht.
