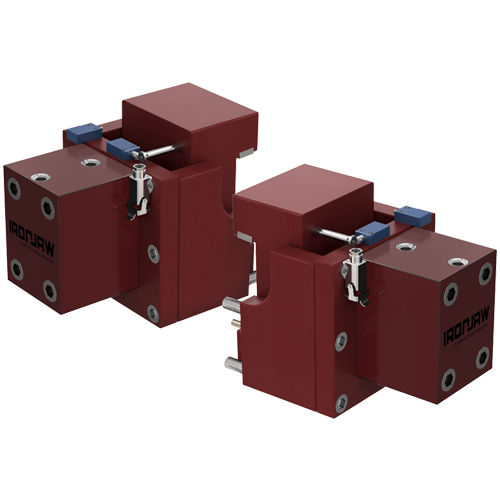

Spannsystem für Spritzgießwerkzeuge Kit IronJaw

hydraulisch

Das IronJaw-System ist die erste Technologie der Welt, die die Schließkraft von Kunststoff-Spritzgießmaschinen um bis zu 60 % erhöht. IronJaw wird an das Hydrauliksystem Ihrer Spritzgießmaschine angeschlossen und von der Spritzgießmaschine wie ein Formkern bedient und gesteuert. IronJaw ist in 4 verschiedenen Größen (Kit´s) erhältlich und jedes Kit enthält 2 Einheiten. BEFESTIGUNG AN DER FORMPLATTE Für die Befestigung von IRONJAW an der Formplatte sind 4 Schrauben und 2 Passstifte pro Einheit erforderlich. Es wird empfohlen, IRONJAW auf der feststehenden Spritzgießwerkzeugseite zu befestigen, um eine Bewegung der Hydraulikschläuche (während der Öffnungs-/Schließbewegung der Spritzgießmaschine) und in weiterer Folge eine Kollision mit Anbauteilen oder Geräten an der Spritzgießmaschine zu vermeiden. Es sind mehrere IRONJAW-Implementierungen möglich. In diesen Fällen müssen Sie dieselbe IRONJAW-Bausatzgröße für dieselbe Form verwenden. • IRONJAW hält mit Hilfe der Haltebacken und Haltetaschen beide Werkzeughälften zusammen. • IRONJAW erhöht die Zuhaltekraft in der Formtrennebene. • Wenn der Spritzdruck in der Kavität ansteigt, nimmt IRONJAW einen Teil davon auf und ermöglicht so eine Erhöhung der gesamten Schließkraft um bis zu 60% (die maximale Erhöhung, die jemals erreicht wurde, beträgt 4000 Tonnen). • Einsetzbar an allen Spritzgußmaschinen mit hydraulischen Kernzügen. • Leicht montier / demontierbar
