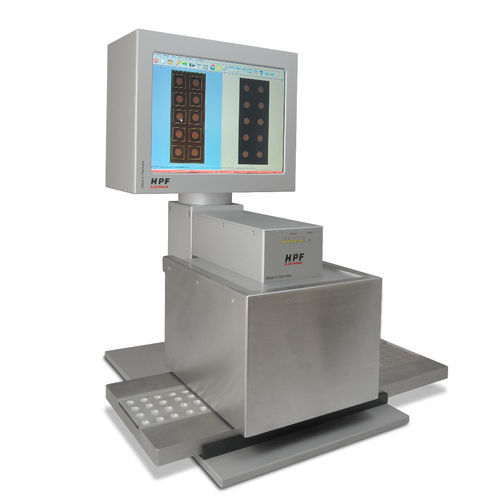

Kamera-Inspektionssystem EOK FA

LEDautomatischvisuell

Die EOK-FA besteht aus Farbkamera, Industrie-PC mit Farbmonitor und Beleuchtungseinrichtung sowie einer hoch leistungsfähigen Software. Im Auflichtverfahren wird das zu kontrollierende Füllgut mit weißem Licht angestrahlt. Die temperaturkompensierte LED-Auflichtbeleuchtung leuchtet das Füllgut gleichmäßig und ohne störende Glanzlichter aus. Die Farbkamera erfasst das Bild, das im IPC ausgewertet wird. Die Farbkamera wird durch ein Signal der Maschine synchronisiert. Die Auswahl des Objektivs richtet sich bei jedem Anwendungsfall nach der maximalen Folienbreite und dem Aufnahme abstand. Das aufgenommene Bild wird auf einem Farbmonitor angezeigt. Beim Ein geben der Formatparameter und zur optimalen Einstellung von Beleuchtung und Kamera wird der Bediener von der Software Schritt für Schritt geführt. Das Softwarepaket ermöglicht sehr hohe Auswertungsgeschwindigkeit sowie einfache, komfortable Bedienung unter der embedded Windows-Oberfläche. Packungslayout und Farbinformation werden im „Teach-In“-Verfahren eingelernt. Die Eingaben von Parametern, wie z.B. Toler anzwerte erfolgen menügeführt. Weiter zeichnet sich die EOK-FA dadurch aus, dass sie aufgrund der effizienten Komponenten und des ausgeklügelten Temperatur Managements in allen Bereichen - Kamera, Beleuchtung und CPU/Display Einheit - ohne Lüfter auskommt. Das System ist voll in die Anlage integriert und daher ohne sichtbare Kabel leicht zu reinigen. Zudem ist die EOK-FA schraubenlos zum Produkt hin. Leistungsbeschreibung • Einfache Verwaltung der eingelernten Farbklassen und Blisterformate • Leistungsstarke Analyse der eingelernten Farbklassen • Darstellung der eingelernten Farbklassen
