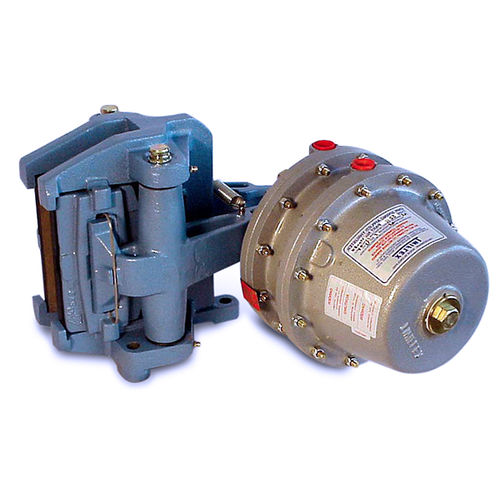

Scheibenbremszange GMR series

pneumatisch

Die Scheibenbremssättel der Serien Twiflex GMR und GMR40 sind für die Verwendung mit Scheiben mit einer Dicke von 25,4 mm bzw. 40 mm geeignet. Der minimale Scheibendurchmesser beträgt 610 mm. Normalerweise werden ein oder zwei Bremssättel pro Disc verwendet, aber die Anzahl kann je nach Disc-Größe erhöht werden. Die Bremsen können in einem beliebigen Winkel um den Umfang der Scheibe positioniert werden, sollten jedoch idealerweise horizontal montiert werden (dh in der 3-Uhr- oder 9-Uhr-Position). Wenn der Montagewinkel des Bremssattels größer als 10 ° zur Horizontalen oder bei vertikalen Wellenanwendungen ist, sollte er mit einem Schrägmontagesatz ausgestattet werden. Twiflex bietet eine Reihe von Bremsscheiben an (siehe Scheiben- und Nabenbaugruppen). Verwenden Sie für den pneumatischen Betrieb trockene, gefilterte und nicht geschmierte Druckluft. Pneumatische Bremsen erfordern ein Steuerventil, das entweder manuell oder durch ein pneumatisches oder elektrisches Signal betätigt wird. Die in den Diagrammen gezeigten Bewertungen basieren auf vollständig eingebetteten und konditionierten Bremsbelägen mit einem nominalen Reibungskoeffizienten μ = 0,4. Twiflex-Scheibenbremsen müssen mit asbestfreien Twiflex-Bremsbelägen verwendet werden.
