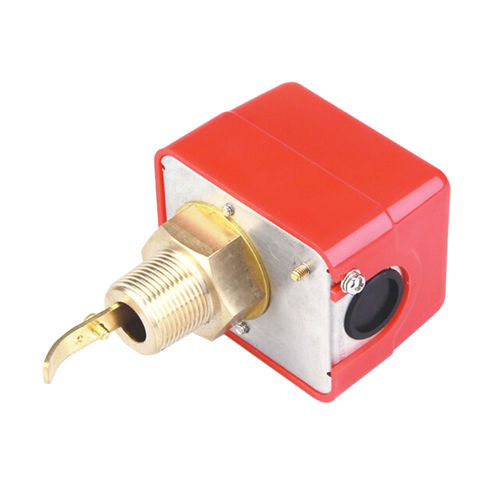

Paddeldurchflusswächter HTW-WS

für WasserdigitalHLK

Anwendung Dieser Wasserdurchflussschalter wird in Flüssigkeitsleitungen verwendet, die Wasser oder andere Flüssigkeiten führen, die Messing oder Phosphorbronze nicht schaden und nicht als gefährliche Flüssigkeit eingestuft sind Allgemein Steuerungstyp: Paddel Maximaler statischer Druck: 10 / 20(kg/Cm*m) Grenzwerte der Umgebungstemperatur:0°C - 60°C Maximale Flüssigkeitstemperatur: 100°C Elektrischer Schalter: SPDT NENNWERT :220VAC,15A Anschluss: Schraubklemmen Gehäuse: Kunststoffabdeckung mit 1/2 Couduit Öffnung Montage Der Strömungswächter kann in einer horizontalen oder vertikalen Rohrleitung montiert werden. Montieren Sie das Gerät in einem Rohrabschnitt, der einen geraden Verlauf von mindestens 5 Rohrdurchmessern auf jeder Seite des Durchflussschalters aufweist. Abgleich Hinweis: Die versiegelten Einstellungen sind nicht vor Ort einstellbar. Einstellen 1,Schalterabdeckung entfernen 2,Für höhere Durchflussraten - Einstellschraube im Uhrzeigersinn drehen 3,Für einen niedrigeren Durchflussregler - Einstellschraube gegen den Uhrzeigersinn drehen. 4,Vergewissern Sie sich, dass die Abdeckung des Durchflussschalters wieder angebracht ist, bevor Sie den Arbeitsplatz verlassen. Technische Daten Industrieller Paddel-Durchflussschalter mit Schraubklemmen AC 250V Spezifikation: Produktname Paddel-Durchflussschalter Modell-Nr. HTW-WS-25 Gewinde-Durchmesser (ca.) 3.3cm / 1.30" für Rohrleitungsdurchmesser (ca.) 2,2 cm / 0,86" Umgebungstemperatur 0°C - 60°C Max. Flüssigkeitstemperatur 100°C
