Durchflusskryostat

FlüssigstickstoffEdelstahl

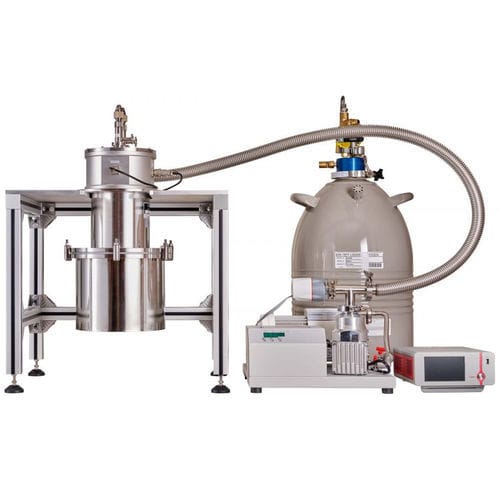

Dieser bodenstehende Kryostat verwendet einen kontinuierlichen Strom flüssigen Stickstoffs aus einem Speicherdewar zur Kühlung und ein Widerstandselement zum Heizen. Das System besteht aus vier separaten Teilen: einer zylindrisch geformten Vakuumkammer mit einem Flüssigstickstoffbehälter obenauf, die beide in einen Bodenständer integriert sind, einer Temperaturkontrolleinheit, einer Turbomolekularpumpe und einem Dewar, der selbst unter Druck steht. Das Äußere der Vakuumkammer besteht aus Edelstahl, während das Innere aus Kupfer gefertigt ist. Das Innere der Vakuumkammer, in dem sich das Drahtheizelement sowie eine maßgeschneiderte Sensorhalterung und ein Probenhalter befinden, ist zugänglich, indem man die Bolzenverbindungen an der Oberseite löst und anschließend die zylindrische Kammerwand nach unten zieht. Die Sensorkabeldurchführung befindet sich auf der Oberseite, umgeht den Flüssigstickstoffbehälter und endet in einer hermetischen Durchführung. Die Temperatur der Vakuumkammer kann bis zu -195°C (78 K) reichen, die Temperaturstabilität beträgt ±0,1°C (±0,1 K). Der Kryostat ist für die Verwendung mit unseren Kapton- oder Teflon-isolierten Hot Disk®- oder Hot Strip-Sensoren mit unseren silikonummantelten Kabeln mit dünnem Durchmesser vorgesehen, um den Wärmeaustritt in die Vakuumkammer durch die Sensorleitungen zu minimieren. Das anfängliche Umpumpen der Vakuumkammer und das anschließende Einschalten des Stickstoffflusses vom Dewar zum Stickstoffbehälter erfolgt manuell. Die Temperatur der Vakuumkammer wird anschließend durch das Drahtheizelement geregelt, was automatisch durch die Hot Disk Desktop App über USB-Kommunikation erfolgt. Die Hot Disk Desktop App kann so programmiert werden, dass sie automatisch eine Reihe von Messungen mit dem Hot Disk Gerät bei verschiedenen Kammertemperaturen durchführt.
