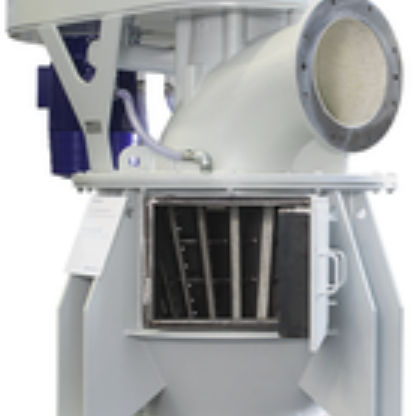

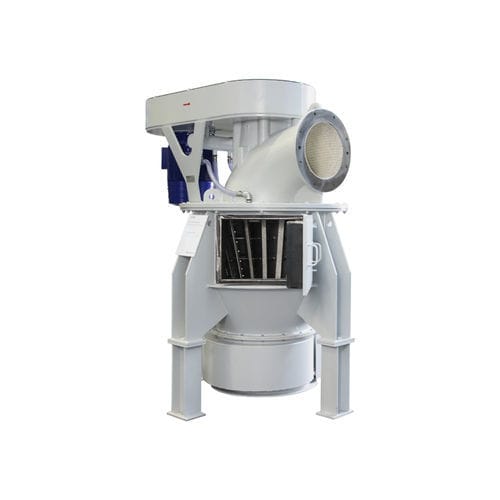

Luftsichter MS

SpiralpneumatischPartikel

Feinstsichter als Stromsichter ausgeführt (pneumatische Produktaufgabe) Arbeitsbereich: ca. d97 = 15 – 150 µm Hohe Durchsatzleistung Energiesparend durch niedrige Sichterdrehzahl bei gleicher Feinheit im Vergleich zu anderen Sichtern, dadurch geringerer Verschleiß Funktionsweise Das Aufgabegut tritt direkt mit dem Hauptluftstrom in den Sichter ein. Das bedeutet, der Sichter bietet wirtschaftliche Vorteile, wenn er in ein System mit pneumatischer Direkt­aufgabe integriert wird. Das Sichtrad wird über einen Riementrieb und einen Drehstrom-Asynchronmotor angetrieben. Die Sicht­rad­dreh­zahl ist stufenlos über einen Frequenz­umrichter einstellbar. Durch Ver­änderung der Sichtrad­drehzahl kann die Par­tikel­größe auch während des Betriebes einfach eingestellt werden. Feinkorn, das sich unterhalb einer bestimmten Trenngrenze befindet, wird mit der Sichtluft durch die Rotorschaufeln transportiert, mit dem Hauptluftstrom am Feingutaustrag ausgetragen und in einer entsprechenden Filteranlage abgeschieden. Grobkorn oberhalb der Trenngrenze wird vom Sichtrad abgewiesen und am Grobgutaustrag ausgetragen. Vor dem Austrag wird das Grobgut einer starken Spiralströmung des Se­kun­där­luft­stromes ausgesetzt. Durch diesen Vorgang wird das Grobgut nachgesichtet, d.h. die Trennschärfe und die Feingutleistung verbessert. Merkmale Stromsichter Konisches Sichtrad mit schräg angestellten Schaufeln Niedriger Druckverlust Keine Spülluft in der Normalausführung Verschleißschutz Niedrige Anschaffungs- und Betriebskosten Talk Calciumcarbonat Bentonit Kaolin Lehm Dolomit Quarz Kieselgur Pigmente Feinchemikalien
