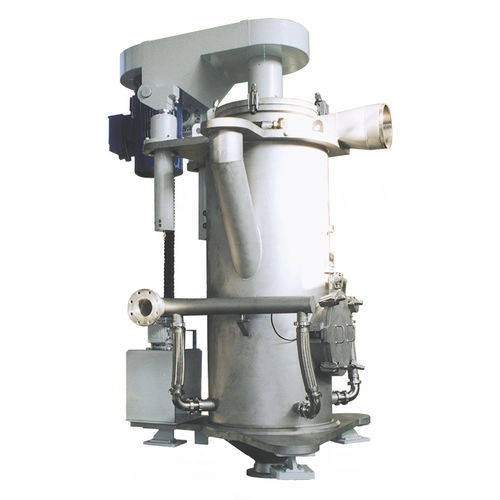

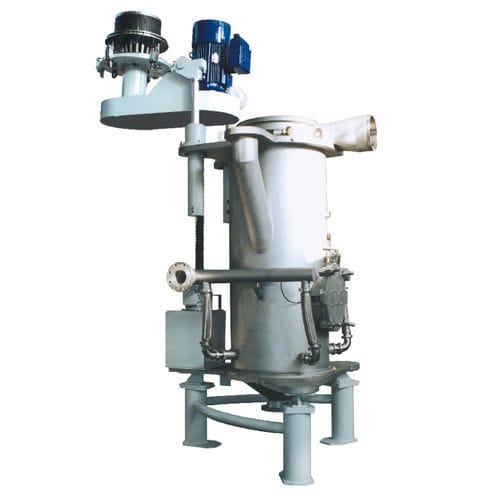

Gegenstrahlmühle TFG

vertikal

Die TFG-Baureihe ist eine verfahrenstechnische Variante der AFG-Baureihe, welche an die besonderen Bedürfnisse der Toner-, Pulverlack - und Pigmentherstellung angepasst wurde. Die TFG bietet beste Zugänglichkeit und Reinigung, und erlaubt so den schnellen Produktwechsel. Aufgrund des flachen Bodens des Mahlbehälters verbleibt nach dem Produktionsende nur eine geringe Restmenge ungemahlenen Produktes in der Maschine. Das Sichtrad wird über eine vertikal angeordnete Welle angetrieben. Bei der Strahlmahlung macht man sich zunutze, dass verdichtetes Gas beim Ausströmen aus Düsen auf sehr hohe Geschwindigkeiten beschleunigt wird. Bei der Expansion wird die im komprimierten Gas in Form von Wärme enthaltene Energie in kinetische Energie umgesetzt. Eine natürliche Grenze für die Ausströmgeschwindigkeit ist zunächst die Schallgeschwindigkeit. Durch die Verwendung von Laval-Düsen kann die Ausströmgeschwindigkeit über die Schallgeschwindigkeit hinaus erhöht werden. Laval-Düsen sind dadurch gekennzeichnet, dass sie sich nach dem engsten Querschnitt mit kleinem Öffnungswinkel erweitern. Die Länge des divergenten Teils der Düse wird an den Betriebsdruck angepasst. Häufig wird als Mahlgas Druckluft von 20 °C und 6 bar Ü eingesetzt. Damit erreicht man Düsenaustrittsgeschwindigkeiten von ca. 500 m/s. Durch Ansaugen von Gas und Mahlgut aus der Umgebung nimmt die Geschwindigkeit der Gasstrahlen nach dem Austritt aus den Düsen sehr schnell ab. Die Zerkleinerung erfolgt durch Partikel-Partikel-Stöße in den Düsenstrahlen und auch im Brennpunkt der gegeneinander gerichteten Strahlen. Strahlmühlen sind Prallmühlen, die zur Ermahlung höchster Feinheiten eingesetzt werden.
