Vakuumspannsystem Vilmill

für Werkstückezur maschinellen FertigungSpindel

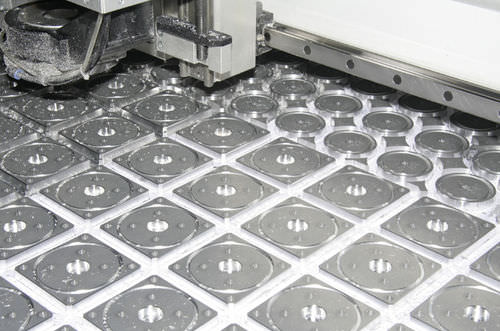

Vakuumspannen mit Vilmill von Witte ist immer dann die Lösung erster Wahl, wenn aus einem großformatigen Werkstück zahlreiche kleine Bauteile herausgearbeitet werden sollen. Das Vakuum-Spannsystem Vilmill besteht aus einer vliesartigen, beschichteten Folie, einer Vakuum-Spannplatte und einem leistungsfähigen Pumpensystem zur Vakuumerzeugung. Die Villmill-Folie wird zwischen Vakuum-Spannplatte und Werkstück platziert. Durch die Wärmeentwicklung während der Zerspanung „verklebt“ die spezielle Oberflächenbeschichtung das Werkstück mit der Vilmill-Folie. Durch diesen Halteeffekt bietet Vilmill zusätzliche Prozesssicherheit. Zudem wird der Abtransport der bearbeiteten Teile aus der Maschine deutlich erleichtert. Voraussetzungen für den Einsatz minimale Saugleistung 0,25 m² je 250-300 m³/h hohes Vakuum Spindeldrehzahl > 20.000 1⁄min Lochrasterplatte mit Raster 10 Millimeter angepasste Frässtrategie; Ein- und Ausfahren des Fräswerkzeugs über programmierte Rampen
