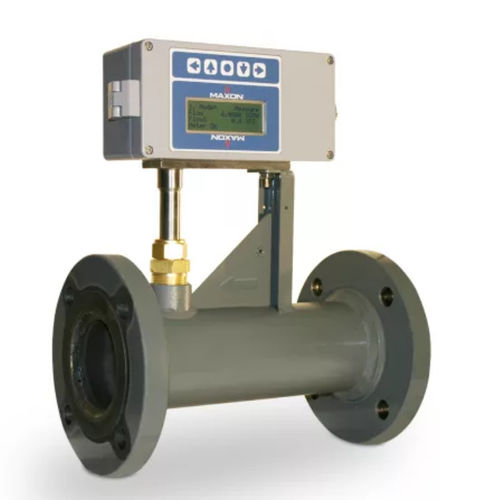

Differential-Durchflussmesser SMARTLINK®

thermisch/Massenfür Erdgasfür Luft

SMARTLINK® METER ist ein hochpräziser und wiederholbarer Massendurchflussmesser, der sich hervorragend für die Überwachung von Kraftstoff und Luft eignet. Das Messgerät ist mit einem robusten NEMA 4X (IP66) Gehäuse für industrielle Anwendungen ausgestattet. Das Design basiert auf einem bewährten thermischen Massendurchflussmessprinzip und einer innovativen Elektronik, die zahlreiche Selbstkontrollfunktionen bietet, um die Integrität der Messung sicherzustellen. Das Messgerät verwendet eine konstante Temperaturdifferenz (ΔT) mit zwei angepassten Platin-RTD-Elementen (Resistive Temperature Device) in einer robusten, rostfreien Sondeneinheit. Ein RTD misst die Flüssigkeitstemperatur und eine "intelligente" Brückenschaltung beheizt das zweite RTD-Element, wodurch eine konstante Temperaturdifferenz über der Temperatur der Prozessflüssigkeit aufrechterhalten wird. Basierend auf der an das beheizte Element gelieferten Leistung wird die genaue Massendurchflussrate durch den integrierten Mikroprozessor bestimmt. Der hochintegrierte Sensor und das elektronische Design ermöglichen eine vollautomatische Werkskalibrierung, so dass jedes hergestellte Gerät eine sofort einsatzbereite Messgenauigkeit aufweist. SMARTLINK® METER enthält ein Eingangs-/Ausgangsmodul (E/A) mit analogen 4-20-mA-Stromschleifen zur Überwachung des Durchflusses und des Luft/Kraftstoff-Verhältnisses oder der Flüssigkeitstemperatur. Ein redundantes Systemdesign wird für "Online"-Durchflussmessertestfunktionen und ausfallsichere Alarm-, Grenzwert- und Teststatusanzeigen eingesetzt. Eine Flüssigkristallanzeige (LCD) und eine Folientastatur ermöglichen eine einfache Konfiguration des Messgeräts und eine lokale Anzeige des Messgerätestatus. Jedes Gerät ist für Luft oder Erdgas kalibriert und verfügt über einen "Inline"-Durchflusskörper, der das Geschwindigkeitsprofil der Flüssigkeit und die Tiefe der Sondenbaugruppe für die korrekte Messung im Durchflussstrom einstellt.
