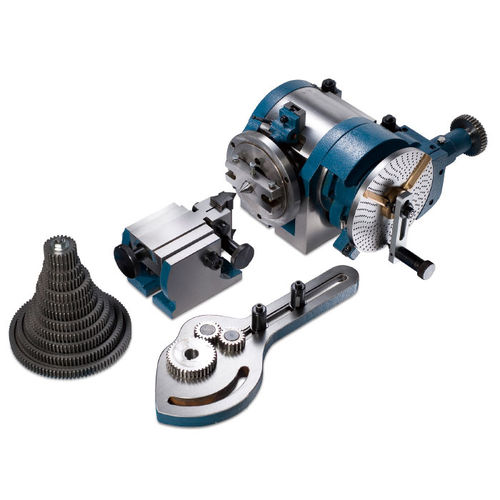

Universeller Teilkopf HCM-2

manuellkippbarfür Werkzeugmaschinen

Der Universal-Teilapparat kann sowohl zum einfachen Teilen als auch zur Herstellung von Schnecken verwendet werden, indem Zahnräder und Zahnradquadranten gewechselt werden. Ein besonderes Merkmal der HOMGE-Konstruktion ist die 55,5 mm Durchgangsbohrung und der MT6-Kegel. Außerdem kann die Einheit von 0 bis 90 Grad gekippt werden Spindel, Schnecke und Getriebe sind aus hochwertigem Stahl gefertigt, gehärtet und geschliffen für hohe Genauigkeit und Haltbarkeit Der Reitstock ist mit einer Schwalbenschwanzkonstruktion für hohe Steifigkeit ausgelegt und kann in jede Richtung eingestellt werden, um die richtige Ausrichtung zu erreichen Die Schnecke und das Getriebe bieten ein Untersetzungsverhältnis von 40:1, und das Gerät wird mit einer doppelseitigen Teilungsplatte geliefert Sie bietet auf der Seite A Teilungen von 24, 25, 28, 30, 34, 37, 39, 41, 42 & 43 und auf der Seite B von 46, 47, 49, 51, 53, 54, 57, 58, 59, 62 & 66 Die gelieferten Wechselräder haben 24, 28, 32, 38, 40, 44, 48, 56, 64, 72, 86 und 100 Zähne. Damit ist ein sehr breiter und umfassender Bereich der Teilung realisierbar Jeder Universal-Teilapparat wird komplett mit Zentrierspitze, Träger, Wechselradquadrant, Wechselradsatz, Reitstock und Teilscheibe geliefert.
