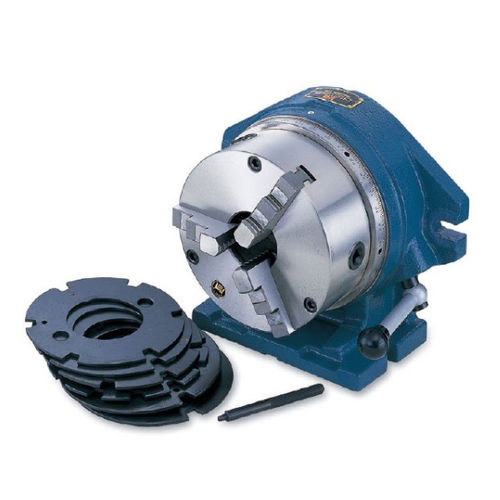

Schrittgetriebe CC series

Modell: CC-6", CC-8" Der Simple Indexing Spacer kann auf Fräsmaschinen, Bohrmaschinen und anderen Werkzeugmaschinen montiert werden, bei denen eine Indexierungseinrichtung erforderlich ist. Die 3-Backen-Futter der Modelle CC-6" und CC-8" haben eine große Durchgangsbohrung von 44 mm bzw. 63 mm. Diese Indexing Spacer sind für den Einsatz in horizontaler oder vertikaler Position konzipiert. Die Master-Indexierungsplatte hat 24 Teilungen und ist fest im Indexierer installiert. Teilungen von 2, 3, 4, 6, 8 und 12 können auch durch die Verwendung von Teilplatten erreicht werden, die nach diesen Schritten schnell installiert werden können: Hintere Abdeckung öffnen Platte einlegen Abdeckung schließen Verriegelungsgriff lösen Bewegen Sie den Teilungsstift so, dass er von der Hauptplatte getrennt wird. Drehen Sie das Spannfutter. Wenn die Hauptplatte und die Unterplatte aufeinander ausgerichtet sind, rastet der Stift automatisch in der Nut ein. Verriegelungsgriff befestigen und für die Bearbeitung bereit machen. HINWEIS: das "Betriebs- und Wartungshandbuch" ist als Referenz beigefügt
