- Inkrementaler Drehgeber
- Hohner Elektrotechnik GmbH

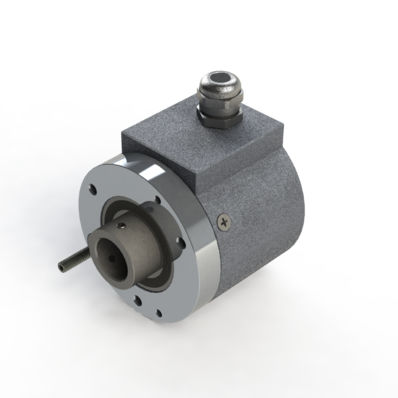

Inkrementaler Drehgeber SWI 58 seriesmechanischFlansch15 V DC
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- inkremental
- Technologie
- mechanisch
- Installierung
- Flansch
- Versorgungsspannung
- 15 V DC, 24 VDC, 12 VDC
- Material
- Aluminium, Edelstahl
- Schutzniveau
- IP67
- Weitere Eigenschaften
- kompakt
- Baugröße
58 mm
(2,28 in)- Achsdurchmesser
Max: 15 mm
(0,59 in)Min: 6 mm
(0,24 in)- Ausgangsfrequenz
100 kHz
- Prozesstemperatur
Max: 70 °C
(158 °F)Min: -30 °C
(-22 °F)
Beschreibung
Mechanische Kennwerte
Flansch: Aluminium
Gehäuse: Zinkdruckguss
Welle: rostfreier Stahl
Lager: Rillenkugellager
Gewicht: ca. 0,4 kg
Schutzart: IP 54
max. Drehzahl: 6.000 U/min
Drehmoment: ca. 5 Ncm
max. Wellenbelastung: axial 100 N / radial 100 NElektrische Kennwerte
max. Impulsfrequenz: 100 kHz
zul. Temperaturbereich: -30° C . . . +70° C
Spannungsversorgung: 10 V . . . 30 V DC
max. Stromaufnahme: 80 mA (ohne Last)
max. Ausgangsbelastung: 30 mA (pro Kanal)
Restwelligkeit: max. ± 5 % UB
Spannungsversorgung: 5 V DC ± 5 %
max. Stromaufnahme: 80 mA
(150 mA bei Line Driver 75114 o.ä.) Inkrementaler Drehgeber mit 6-15 mm Steckwelle
E Gehäusedurchmesser 58 mm,
kompakte Bauform und hohe Schutzart bis IP67
E Maximal 5.000 Impulse / Umdrehung
E Für höchste industrielle Anforderungen
E Direkte Montage auf vorhandenen Wellen
