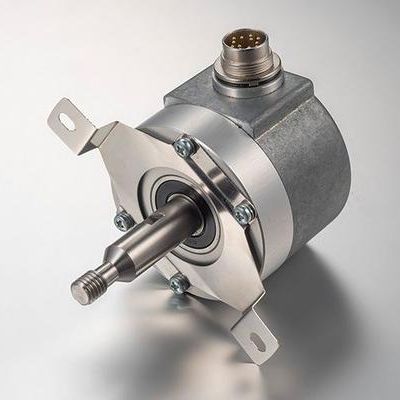

Inkrementaler Drehgeber 66 series

mechanischFlanschAluminium

Auflösung bis 10.000 Impulse pro Umdrehung Baugröße 58 mm Gewinde-Vollwelle M8 Schutzart IP64 gemäß DIN EN 60529 Geberbefestigung mit Drehmomentstütze Kabelanschluss (verschiedene Kabellängen verfügbar) oder Stecker M16TECHNISCHE EIGENSCHAFTEN Materialien Abdeckung: Aluminium Gehäuse: Aluminium Welle: Edelstahl Lager Kugellager Lagerlebensdauer 1x10¹⁰ Umdrehungen Befestigungssysteme Drehmomentstütze 90.1027 (in eingebauten Zustand) Drehmomentstütze 90.1045 (in eingebauten Zustand) Drehmomentstütze 90.1041 (Montagesatz inklusive) Maximaler zulässiger Versatz ±0.5 mm axial, ±0.3 mm radial (90.1027, 90.1045, 90.1041) Mechanisch zulässige maximale Drehzahl 6000 U/min ̄¹ Schutzart gemäß DIN EN 60529 IP64 Trägheitsmoment des Rotors 30 gcm² Anlaufmoment bei 20°C (68°F) ≤ 0,02 Nm Zulässige Wellebelastung, axial 40 N Zulässige Wellebelastung, radial 60 N Gewicht ca. 0,5 Kg Betriebstemperatur -20°C bis +80°C - Standard -40°C bis +80°C - Sonderausführung UT00 Vibration gemäß DIN EN 60068-2-6 100 m/s² (10Hz...2000Hz) Schock gemäß DIN EN 60068-2-27 1000 m/s² (6ms) Anzahl der Impulse pro Umdrehung 10.000 Kabel radial 2-Meter-Kabel oder Stecker M16 (verschiedene Kabellängen verfügbar) Steckerbuchse nicht mit enthalten
